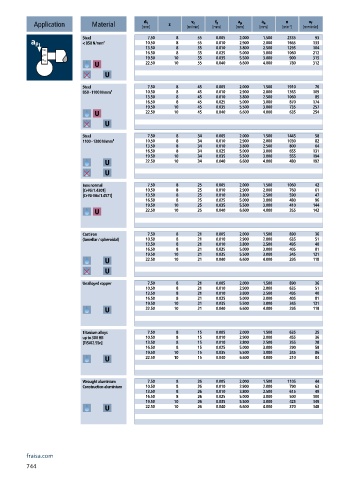

Page 746 - 21-036 APPLITEC catalogue.indb

a p
a e
f z
d 1
v c
n
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min]
Steel 7.50 8 55 0.005 2.000 1.500 2335 93
< 850 N/mm² 10.50 8 55 0.010 2.900 2.000 1665 133
13.50 8 55 0.010 3.800 2.500 1295 104
16.50 8 55 0.025 5.000 3.000 1060 212
19.50 10 55 0.035 5.500 3.000 900 315
22.50 10 55 0.040 6.600 4.000 780 312
Steel 7.50 8 45 0.005 2.000 1.500 1910 76
850 - 1100 N/mm² 10.50 8 45 0.010 2.900 2.000 1365 109
13.50 8 45 0.010 3.800 2.500 1060 85
16.50 8 45 0.025 5.000 3.000 870 174
19.50 10 45 0.035 5.500 3.000 735 257
22.50 10 45 0.040 6.600 4.000 635 254
Steel 7.50 8 34 0.005 2.000 1.500 1445 58
1100 - 1300 N/mm² 10.50 8 34 0.010 2.900 2.000 1030 82
13.50 8 34 0.010 3.800 2.500 800 64
16.50 8 34 0.025 5.000 3.000 655 131
19.50 10 34 0.035 5.500 3.000 555 194
22.50 10 34 0.040 6.600 4.000 480 192

Inox normal 7.50 8 25 0.005 2.000 1.500 1060 42
[Cr-Ni/1.4301] 10.50 8 25 0.010 2.900 2.000 760 61
[Cr-Ni-Mo/1.4571] 13.50 8 25 0.010 3.800 2.500 590 47
16.50 8 25 0.025 5.000 3.000 480 96
19.50 10 25 0.035 5.500 3.000 410 144
22.50 10 25 0.040 6.600 4.000 355 142

Cast iron 7.50 8 21 0.005 2.000 1.500 890 36
(lamellar / spheroidal) 10.50 8 21 0.010 2.900 2.000 635 51
13.50 8 21 0.010 3.800 2.500 495 40
16.50 8 21 0.025 5.000 3.000 405 81
19.50 10 21 0.035 5.500 3.000 345 121
22.50 10 21 0.040 6.600 4.000 295 118

Unalloyed copper 7.50 8 21 0.005 2.000 1.500 890 36
10.50 8 21 0.010 2.900 2.000 635 51
13.50 8 21 0.010 3.800 2.500 495 40
16.50 8 21 0.025 5.000 3.000 405 81
19.50 10 21 0.035 5.500 3.000 345 121
22.50 10 21 0.040 6.600 4.000 295 118

Titanium alloys 7.50 8 15 0.005 2.000 1.500 635 25
up to 300 HB 10.50 8 15 0.010 2.900 2.000 455 36
[Ti5Al2.5Sn] 13.50 8 15 0.010 3.800 2.500 355 28
16.50 8 15 0.025 5.000 3.000 290 58
19.50 10 15 0.035 5.500 3.000 245 86
22.50 10 15 0.040 6.600 4.000 210 84

Wrought aluminium 7.50 8 26 0.005 2.000 1.500 1105 44
Construction aluminium 10.50 8 26 0.010 2.900 2.000 790 63
13.50 8 26 0.010 3.800 2.500 615 49
16.50 8 26 0.025 5.000 3.000 500 100
19.50 10 26 0.035 5.500 3.000 425 149
22.50 10 26 0.040 6.600 4.000 370 148

fraisa.com
744
