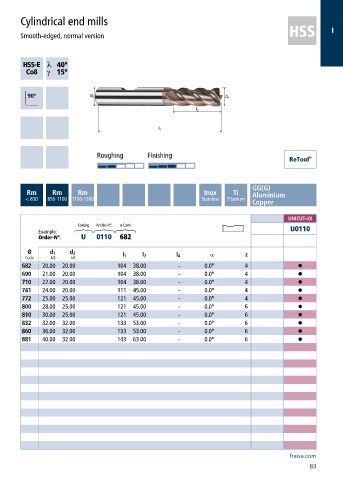

Page 85 - 21-036 APPLITEC catalogue.indb
P. 85

Cylindrical end mills
                                                                                             I
       Smooth-edged, normal version


              h    ƍ
              a    ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti   Aluminium
        < 850  850-1100 1100-1300                        Stainless  Titanium
                                                                       Copper
                                                                                 UNICUT-4X
                       Coating  Article-N°.  ø-Code
            Example:                                                              U0110
            Order-N°.   U   0110  682
         Ø     d 1   d 2                                   α
        Code   k8    h6            l 1   l 2      l 4                z
       682   20.00  20.00         104  38.00       -      0.0°       4              •
       690   21.00  20.00         104  38.00       -      0.0°       4              •
       710   22.00  20.00         104  38.00       -      0.0°       4              •
       741   24.00  20.00         111  45.00       -      0.0°       4              •
       772   25.00  25.00         121  45.00       -      0.0°       4              •
       800   28.00  25.00         121  45.00       -      0.0°       6              •
       810   30.00  25.00         121  45.00       -      0.0°       6              •
       832   32.00  32.00         133  53.00       -      0.0°       6              •
       860   36.00  32.00         133  53.00       -      0.0°       6              •
       881   40.00  32.00         143  63.00       -      0.0°       6              •



















                                                                                 fraisa.com
                                                                                       83
   80   81   82   83   84   85   86   87   88   89   90
