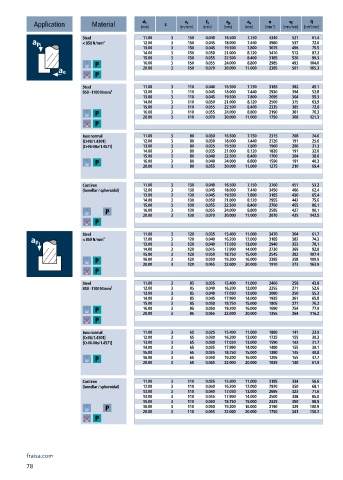

Page 80 - 21-036 APPLITEC catalogue.indb
P. 80

a e
                                                                            n
                                                                                 v f
                                                                a p
                                         d 1
                                                    v c
                                                          f z
                                                                                       Q
          Application      Material     [mm]   z   [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [cm /min]
                                                                                       3
                        Steel            11.00  3    150  0.040  16.500  7.150  4340  521  61.4
                        < 850 N/mm²      12.00  3    150  0.045  18.000  7.440  3980  537  72.0
                                         13.00  3    150  0.045  19.500  7.800  3675  496  75.5
                                         14.00  3    150  0.050  21.000  8.120  3410  512  87.2
                                         15.00  3    150  0.055  22.500  8.400  3185  526  99.3
                                         16.00  3    150  0.055  24.000  8.800  2985  493  104.0
                                         20.00  3    150  0.070  30.000  11.000  2385  501  165.3
                        Steel            11.00  3    110  0.040  16.500  7.150  3185  382  45.1
                        850 - 1100 N/mm²  12.00  3   110  0.045  18.000  7.440  2920  394  52.8
                                         13.00  3    110  0.045  19.500  7.800  2695  364  55.3
                                         14.00  3    110  0.050  21.000  8.120  2500  375  63.9
                                         15.00  3    110  0.055  22.500  8.400  2335  385  72.8
                                         16.00  3    110  0.055  24.000  8.800  2190  361  76.3
                                         20.00  3    110  0.070  30.000  11.000  1750  368  121.3
                        Inox normal      11.00  3     80  0.030  16.500  7.150  2315  208  24.6
                        [Cr-Ni/1.4301]   12.00  3     80  0.030  18.000  7.440  2120  191  25.6
                        [Cr-Ni-Mo/1.4571]  13.00  3   80  0.035  19.500  7.800  1960  206  31.3
                                         14.00  3     80  0.035  21.000  8.120  1820  191  32.6
                                         15.00  3     80  0.040  22.500  8.400  1700  204  38.6
                                         16.00  3     80  0.040  24.000  8.800  1590  191  40.3
                                         20.00  3     80  0.055  30.000  11.000  1275  210  69.4
                        Cast iron        11.00  3    130  0.040  16.500  7.150  3760  451  53.2
                        (lamellar / spheroidal)  12.00  3  130  0.045  18.000  7.440  3450  466  62.4
                                         13.00  3    130  0.045  19.500  7.800  3185  430  65.4
                                         14.00  3    130  0.050  21.000  8.120  2955  443  75.6
                                         15.00  3    130  0.055  22.500  8.400  2760  455  86.1
                                         16.00  3    130  0.055  24.000  8.800  2585  427  90.1
                                         20.00  3    130  0.070  30.000  11.000  2070  435  143.5
                        Steel            11.00  3    120  0.035  15.400  11.000  3470  364  61.7
                        < 850 N/mm²      12.00  3    120  0.040  16.200  12.000  3185  382  74.3
                                         13.00  3    120  0.040  17.030  13.000  2940  353  78.1
                                         14.00  3    120  0.045  17.990  14.000  2730  369  92.8
                                         15.00  3    120  0.050  18.750  15.000  2545  382  107.4
                                         16.00  3    120  0.050  19.200  16.000  2385  358  109.9
                                         20.00  3    120  0.065  22.000  20.000  1910  373  163.9
                        Steel            11.00  3     85  0.035  15.400  11.000  2460  258  43.8
                        850 - 1100 N/mm²  12.00  3    85  0.040  16.200  12.000  2255  271  52.6
                                         13.00  3     85  0.040  17.030  13.000  2080  250  55.3
                                         14.00  3     85  0.045  17.990  14.000  1935  261  65.8
                                         15.00  3     85  0.050  18.750  15.000  1805  271  76.2
                                         16.00  3     85  0.050  19.200  16.000  1690  254  77.9
                                         20.00  3     85  0.065  22.000  20.000  1355  264  116.2
                        Inox normal      11.00  3     65  0.025  15.400  11.000  1880  141  23.9
                        [Cr-Ni/1.4301]   12.00  3     65  0.030  16.200  12.000  1725  155  30.2
                        [Cr-Ni-Mo/1.4571]  13.00  3   65  0.030  17.030  13.000  1590  143  31.7
                                         14.00  3     65  0.035  17.990  14.000  1480  155  39.1
                                         15.00  3     65  0.035  18.750  15.000  1380  145  40.8
                                         16.00  3     65  0.040  19.200  16.000  1295  155  47.7
                                         20.00  3     65  0.045  22.000  20.000  1035  140  61.5

                        Cast iron        11.00  3    110  0.035  15.400  11.000  3185  334  56.6
                        (lamellar / spheroidal)  12.00  3  110  0.040  16.200  12.000  2920  350  68.1
                                         13.00  3    110  0.040  17.030  13.000  2695  323  71.6
                                         14.00  3    110  0.045  17.990  14.000  2500  338  85.0
                                         15.00  3    110  0.050  18.750  15.000  2335  350  98.5
                                         16.00  3    110  0.050  19.200  16.000  2190  329  100.9
                                         20.00  3    110  0.065  22.000  20.000  1750  341  150.2





        fraisa.com
        78
   75   76   77   78   79   80   81   82   83   84   85
