P. 81

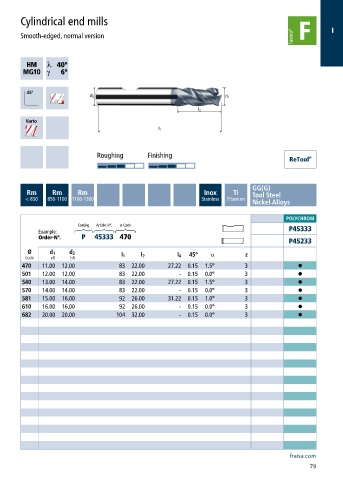

Cylindrical end mills
                                                                                             I
       Smooth-edged, normal version


              h    ƍ
              a       ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti   Tool Steel
        < 850  850-1100 1100-1300                        Stainless  Titanium
                                                                       Nickel-Alloys
                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:                                                             P45333
            Order-N°.   P  45333  470
                                                                                 P45233
         Ø     d 1   d 2                                    α
        Code   e8    h6            l 1  l 2       l 4  45°           z
       470   11.00  12.00         83  22.00     27.22  0.15  1.5°    3              •
       501   12.00  12.00         83  22.00        -  0.15  0.0°     3              •
       540   13.00  14.00         83  22.00     27.22  0.15  1.5°    3              •
       570   14.00  14.00         83  22.00        -  0.15  0.0°     3              •
       581   15.00  16.00         92  26.00     31.22  0.15  1.0°    3              •
       610   16.00  16.00         92  26.00        -  0.15  0.0°     3              •
       682   20.00  20.00        104  32.00        -  0.15  0.0°     3              •























                                                                                 fraisa.com
                                                                                       79
