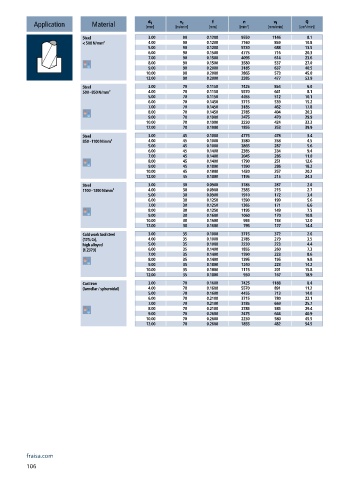

Page 108 - Carbide drills I Thread cutting tools 2023

n
v f
f
d 1
v c
Q
Application Material [mm] [m/min] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 3.00 90 0.1200 9550 1146 8.1
< 500 N/mm² 4.00 90 0.1200 7160 859 10.8
5.00 90 0.1200 5730 688 13.5
6.00 90 0.1500 4775 716 20.3
7.00 90 0.1500 4095 614 23.6
8.00 90 0.1500 3580 537 27.0
9.00 90 0.2000 3185 637 40.5
10.00 90 0.2000 2865 573 45.0
12.00 90 0.2000 2385 477 53.9
Steel 3.00 70 0.1150 7425 854 6.0
500 - 850 N/mm² 4.00 70 0.1150 5570 641 8.1
5.00 70 0.1150 4455 512 10.1
6.00 70 0.1450 3715 539 15.2
7.00 70 0.1450 3185 462 17.8
8.00 70 0.1450 2785 404 20.3
9.00 70 0.1900 2475 470 29.9
10.00 70 0.1900 2230 424 33.3
12.00 70 0.1900 1855 353 39.9
Steel 3.00 45 0.1000 4775 478 3.4
850 - 1100 N/mm² 4.00 45 0.1000 3580 358 4.5
5.00 45 0.1000 2865 287 5.6
6.00 45 0.1400 2385 334 9.4
7.00 45 0.1400 2045 286 11.0
8.00 45 0.1400 1790 251 12.6
9.00 45 0.1800 1590 286 18.2
10.00 45 0.1800 1430 257 20.2
12.00 45 0.1800 1195 215 24.3
Steel 3.00 30 0.0900 3185 287 2.0
1100 - 1300 N/mm² 4.00 30 0.0900 2385 215 2.7
5.00 30 0.0900 1910 172 3.4
6.00 30 0.1250 1590 199 5.6
7.00 30 0.1250 1365 171 6.6
8.00 30 0.1250 1195 149 7.5
9.00 30 0.1600 1060 170 10.8
10.00 30 0.1600 955 153 12.0
12.00 30 0.1600 795 127 14.4
Cold work tool steel 3.00 35 0.1000 3715 372 2.6
(12% Cr), 4.00 35 0.1000 2785 279 3.5
high alloyed 5.00 35 0.1000 2230 223 4.4
[1.2379] 6.00 35 0.1400 1855 260 7.3
7.00 35 0.1400 1590 223 8.6
8.00 35 0.1400 1395 195 9.8
9.00 35 0.1800 1240 223 14.2
10.00 35 0.1800 1115 201 15.8
12.00 35 0.1800 930 167 18.9
Cast iron 3.00 70 0.1600 7425 1188 8.4
(lamellar / spheroidal) 4.00 70 0.1600 5570 891 11.2
5.00 70 0.1600 4455 713 14.0
6.00 70 0.2100 3715 780 22.1
7.00 70 0.2100 3185 669 25.7
8.00 70 0.2100 2785 585 29.4
9.00 70 0.2600 2475 644 40.9
10.00 70 0.2600 2230 580 45.5
12.00 70 0.2600 1855 482 54.5

fraisa.com
106
