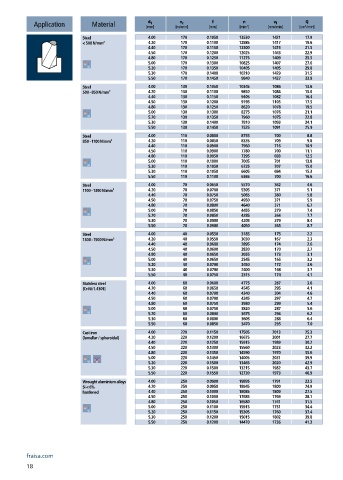

Page 20 - Carbide drills I Thread cutting tools 2023

n
v f
f
d 1
v c
Q
Application Material [mm] [m/min] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 4.00 170 0.1050 13530 1421 17.9
< 500 N/mm² 4.20 170 0.1100 12885 1417 19.6
4.40 170 0.1150 12300 1415 21.5
4.50 170 0.1200 12025 1443 22.9
4.80 170 0.1250 11275 1409 25.5
5.00 170 0.1300 10825 1407 27.6
5.20 170 0.1350 10405 1405 29.8
5.30 170 0.1400 10210 1429 31.5
5.50 170 0.1450 9840 1427 33.9
Steel 4.00 130 0.1050 10345 1086 13.6
500 - 850 N/mm² 4.20 130 0.1100 9850 1084 15.0
4.40 130 0.1150 9405 1082 16.4
4.50 130 0.1200 9195 1103 17.5
4.80 130 0.1250 8620 1078 19.5
5.00 130 0.1300 8275 1076 21.1
5.20 130 0.1350 7960 1075 22.8
5.30 130 0.1400 7810 1093 24.1
5.50 130 0.1450 7525 1091 25.9
Steel 4.00 110 0.0800 8755 700 8.8
850 - 1100 N/mm² 4.20 110 0.0850 8335 709 9.8
4.40 110 0.0900 7960 716 10.9
4.50 110 0.0900 7780 700 11.1
4.80 110 0.0950 7295 693 12.5
5.00 110 0.1000 7005 701 13.8
5.20 110 0.1050 6735 707 15.0
5.30 110 0.1050 6605 694 15.3
5.50 110 0.1100 6365 700 16.6
Steel 4.00 70 0.0650 5570 362 4.6
1100 - 1300 N/mm² 4.20 70 0.0700 5305 371 5.1
4.40 70 0.0750 5065 380 5.8
4.50 70 0.0750 4950 371 5.9
4.80 70 0.0800 4640 371 6.7
5.00 70 0.0850 4455 379 7.4
5.20 70 0.0850 4285 364 7.7
5.30 70 0.0900 4205 379 8.4
5.50 70 0.0900 4050 365 8.7
Steel 4.00 40 0.0550 3185 175 2.2
1300 - 1500 N/mm² 4.20 40 0.0550 3030 167 2.3
4.40 40 0.0600 2895 174 2.6
4.50 40 0.0600 2830 170 2.7
4.80 40 0.0650 2655 173 3.1
5.00 40 0.0650 2545 165 3.2
5.20 40 0.0700 2450 172 3.6
5.30 40 0.0700 2400 168 3.7
5.50 40 0.0750 2315 174 4.1
Stainless steel 4.00 60 0.0600 4775 287 3.6
[Cr-Ni/1.4301] 4.20 60 0.0650 4545 295 4.1
4.40 60 0.0700 4340 304 4.6
4.50 60 0.0700 4245 297 4.7
4.80 60 0.0750 3980 299 5.4
5.00 60 0.0750 3820 287 5.6
5.20 60 0.0800 3675 294 6.2
5.30 60 0.0800 3605 288 6.4
5.50 60 0.0850 3470 295 7.0
Cast iron 4.00 220 0.1150 17505 2013 25.3
(lamellar / spheroidal) 4.20 220 0.1200 16675 2001 27.7
4.40 220 0.1250 15915 1989 30.2
4.50 220 0.1300 15560 2023 32.2
4.80 220 0.1350 14590 1970 35.6
5.00 220 0.1450 14005 2031 39.9
5.20 220 0.1500 13465 2020 42.9
5.30 220 0.1500 13215 1982 43.7
5.50 220 0.1550 12730 1973 46.9
Wrought aluminium alloys 4.00 250 0.0900 19895 1791 22.5
Si < 6% 4.20 250 0.0950 18945 1800 24.9
hardened 4.40 250 0.1000 18085 1809 27.5
4.50 250 0.1000 17685 1769 28.1
4.80 250 0.1050 16580 1741 31.5
5.00 250 0.1100 15915 1751 34.4
5.20 250 0.1150 15305 1760 37.4
5.30 250 0.1200 15015 1802 39.8
5.50 250 0.1200 14470 1736 41.3
fraisa.com
18
