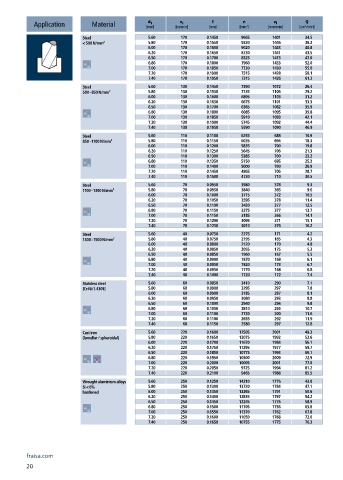

Page 22 - Carbide drills I Thread cutting tools 2023

n
v f
f
d 1
v c
Q
Application Material [mm] [m/min] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 5.60 170 0.1450 9665 1401 34.5
< 500 N/mm² 5.80 170 0.1550 9330 1446 38.2
6.00 170 0.1600 9020 1443 40.8
6.20 170 0.1650 8730 1441 43.5
6.50 170 0.1700 8325 1415 47.0
6.80 170 0.1800 7960 1433 52.0
7.00 170 0.1850 7730 1430 55.0
7.20 170 0.1900 7515 1428 58.1
7.40 170 0.1950 7315 1426 61.3
Steel 5.60 130 0.1450 7390 1072 26.4
500 - 850 N/mm² 5.80 130 0.1550 7135 1106 29.2
6.00 130 0.1600 6895 1103 31.2
6.20 130 0.1650 6675 1101 33.3
6.50 130 0.1700 6365 1082 35.9
6.80 130 0.1800 6085 1095 39.8
7.00 130 0.1850 5910 1093 42.1
7.20 130 0.1900 5745 1092 44.4
7.40 130 0.1950 5590 1090 46.9
Steel 5.60 110 0.1100 6255 688 16.9
850 - 1100 N/mm² 5.80 110 0.1150 6035 694 18.3
6.00 110 0.1200 5835 700 19.8
6.20 110 0.1250 5645 706 21.3
6.50 110 0.1300 5385 700 23.2
6.80 110 0.1350 5150 695 25.3
7.00 110 0.1400 5000 700 26.9
7.20 110 0.1450 4865 705 28.7
7.40 110 0.1500 4730 710 30.5
Steel 5.60 70 0.0950 3980 378 9.3
1100 - 1300 N/mm² 5.80 70 0.0950 3840 365 9.6
6.00 70 0.1000 3715 372 10.5
6.20 70 0.1050 3595 378 11.4
6.50 70 0.1100 3430 377 12.5
6.80 70 0.1150 3275 377 13.7
7.00 70 0.1150 3185 366 14.1
7.20 70 0.1200 3095 371 15.1
7.40 70 0.1250 3010 376 16.2
Steel 5.60 40 0.0750 2275 171 4.2
1300 - 1500 N/mm² 5.80 40 0.0750 2195 165 4.3
6.00 40 0.0800 2120 170 4.8
6.20 40 0.0850 2055 175 5.3
6.50 40 0.0850 1960 167 5.5
6.80 40 0.0900 1870 168 6.1
7.00 40 0.0950 1820 173 6.7
7.20 40 0.0950 1770 168 6.8
7.40 40 0.1000 1720 172 7.4
Stainless steel 5.60 60 0.0850 3410 290 7.1
[Cr-Ni/1.4301] 5.80 60 0.0900 3295 297 7.8
6.00 60 0.0900 3185 287 8.1
6.20 60 0.0950 3080 293 8.8
6.50 60 0.1000 2940 294 9.8
6.80 60 0.1050 2810 295 10.7
7.00 60 0.1100 2730 300 11.6
7.20 60 0.1100 2655 292 11.9
7.40 60 0.1150 2580 297 12.8
Cast iron 5.60 220 0.1600 12505 2001 49.3
(lamellar / spheroidal) 5.80 220 0.1650 12075 1992 52.6
6.00 220 0.1700 11670 1984 56.1
6.20 220 0.1750 11295 1977 59.7
6.50 220 0.1850 10775 1993 66.1
6.80 220 0.1950 10300 2009 72.9
7.00 220 0.2000 10005 2001 77.0
7.20 220 0.2050 9725 1994 81.2
7.40 220 0.2100 9465 1988 85.5
Wrought aluminium alloys 5.60 250 0.1250 14210 1776 43.8
Si < 6% 5.80 250 0.1300 13720 1784 47.1
hardened 6.00 250 0.1350 13265 1791 50.6
6.20 250 0.1400 12835 1797 54.2
6.50 250 0.1450 12245 1776 58.9
6.80 250 0.1500 11705 1756 63.8
7.00 250 0.1550 11370 1762 67.8
7.20 250 0.1600 11050 1768 72.0
7.40 250 0.1650 10755 1775 76.3
fraisa.com
20
