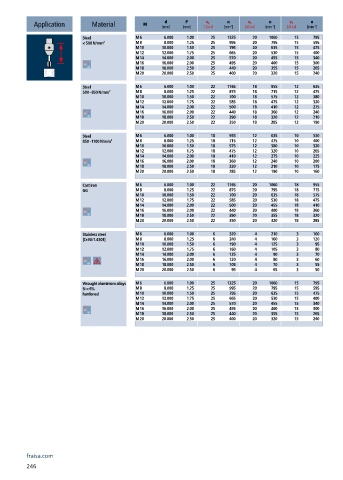

Page 248 - Carbide drills I Thread cutting tools 2023

n
v c
n
d
P
v c
n
v c
Application Material M [mm] [mm] 1.5 x d [min ] -1 2.0 x d [min ] -1 3.0 x d [min ] -1
Steel M 6 6.000 1.00 25 1325 20 1060 15 795
< 500 N/mm² M 8 8.000 1.25 25 995 20 795 15 595
M 10 10.000 1.50 25 795 20 635 15 475
M 12 12.000 1.75 25 665 20 530 15 400
M 14 14.000 2.00 25 570 20 455 15 340
M 16 16.000 2.00 25 495 20 400 15 300
M 18 18.000 2.50 25 440 20 355 15 265
M 20 20.000 2.50 25 400 20 320 15 240
Steel M 6 6.000 1.00 22 1165 18 955 12 635
500 - 850 N/mm² M 8 8.000 1.25 22 875 18 715 12 475
M 10 10.000 1.50 22 700 18 575 12 380
M 12 12.000 1.75 22 585 18 475 12 320
M 14 14.000 2.00 22 500 18 410 12 275
M 16 16.000 2.00 22 440 18 360 12 240
M 18 18.000 2.50 22 390 18 320 12 210
M 20 20.000 2.50 22 350 18 285 12 190
Steel M 6 6.000 1.00 18 955 12 635 10 530
850 - 1100 N/mm² M 8 8.000 1.25 18 715 12 475 10 400
M 10 10.000 1.50 18 575 12 380 10 320
M 12 12.000 1.75 18 475 12 320 10 265
M 14 14.000 2.00 18 410 12 275 10 225
M 16 16.000 2.00 18 360 12 240 10 200
M 18 18.000 2.50 18 320 12 210 10 175
M 20 20.000 2.50 18 285 12 190 10 160
Cast iron M 6 6.000 1.00 22 1165 20 1060 18 955
GG M 8 8.000 1.25 22 875 20 795 18 715
M 10 10.000 1.50 22 700 20 635 18 575
M 12 12.000 1.75 22 585 20 530 18 475
M 14 14.000 2.00 22 500 20 455 18 410
M 16 16.000 2.00 22 440 20 400 18 360
M 18 18.000 2.50 22 390 20 355 18 320
M 20 20.000 2.50 22 350 20 320 18 285
Stainless steel M 6 6.000 1.00 6 320 4 210 3 160
[Cr-Ni/1.4301] M 8 8.000 1.25 6 240 4 160 3 120
M 10 10.000 1.50 6 190 4 125 3 95
M 12 12.000 1.75 6 160 4 105 3 80
M 14 14.000 2.00 6 135 4 90 3 70
M 16 16.000 2.00 6 120 4 80 3 60
M 18 18.000 2.50 6 105 4 70 3 55
M 20 20.000 2.50 6 95 4 65 3 50
Wrought aluminium alloys M 6 6.000 1.00 25 1325 20 1060 15 795
Si < 6% M 8 8.000 1.25 25 995 20 795 15 595
hardened M 10 10.000 1.50 25 795 20 635 15 475
M 12 12.000 1.75 25 665 20 530 15 400
M 14 14.000 2.00 25 570 20 455 15 340
M 16 16.000 2.00 25 495 20 400 15 300
M 18 18.000 2.50 25 440 20 355 15 265
M 20 20.000 2.50 25 400 20 320 15 240

fraisa.com
246
