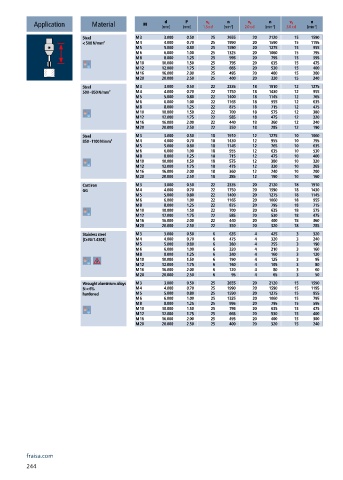

Page 246 - Carbide drills I Thread cutting tools 2023

n
v c
d
v c
n
P
v c
n
Application Material M [mm] [mm] 1.5 x d [min ] -1 2.0 x d [min ] -1 3.0 x d [min ] -1
Steel M 3 3.000 0.50 25 2655 20 2120 15 1590
< 500 N/mm² M 4 4.000 0.70 25 1990 20 1590 15 1195
M 5 5.000 0.80 25 1590 20 1275 15 955
M 6 6.000 1.00 25 1325 20 1060 15 795
M 8 8.000 1.25 25 995 20 795 15 595
M 10 10.000 1.50 25 795 20 635 15 475
M 12 12.000 1.75 25 665 20 530 15 400
M 16 16.000 2.00 25 495 20 400 15 300
M 20 20.000 2.50 25 400 20 320 15 240
Steel M 3 3.000 0.50 22 2335 18 1910 12 1275
500 - 850 N/mm² M 4 4.000 0.70 22 1750 18 1430 12 955
M 5 5.000 0.80 22 1400 18 1145 12 765
M 6 6.000 1.00 22 1165 18 955 12 635
M 8 8.000 1.25 22 875 18 715 12 475
M 10 10.000 1.50 22 700 18 575 12 380
M 12 12.000 1.75 22 585 18 475 12 320
M 16 16.000 2.00 22 440 18 360 12 240
M 20 20.000 2.50 22 350 18 285 12 190
Steel M 3 3.000 0.50 18 1910 12 1275 10 1060
850 - 1100 N/mm² M 4 4.000 0.70 18 1430 12 955 10 795
M 5 5.000 0.80 18 1145 12 765 10 635
M 6 6.000 1.00 18 955 12 635 10 530
M 8 8.000 1.25 18 715 12 475 10 400
M 10 10.000 1.50 18 575 12 380 10 320
M 12 12.000 1.75 18 475 12 320 10 265
M 16 16.000 2.00 18 360 12 240 10 200
M 20 20.000 2.50 18 285 12 190 10 160
Cast iron M 3 3.000 0.50 22 2335 20 2120 18 1910
GG M 4 4.000 0.70 22 1750 20 1590 18 1430
M 5 5.000 0.80 22 1400 20 1275 18 1145
M 6 6.000 1.00 22 1165 20 1060 18 955
M 8 8.000 1.25 22 875 20 795 18 715
M 10 10.000 1.50 22 700 20 635 18 575
M 12 12.000 1.75 22 585 20 530 18 475
M 16 16.000 2.00 22 440 20 400 18 360
M 20 20.000 2.50 22 350 20 320 18 285
Stainless steel M 3 3.000 0.50 6 635 4 425 3 320
[Cr-Ni/1.4301] M 4 4.000 0.70 6 475 4 320 3 240
M 5 5.000 0.80 6 380 4 255 3 190
M 6 6.000 1.00 6 320 4 210 3 160
M 8 8.000 1.25 6 240 4 160 3 120
M 10 10.000 1.50 6 190 4 125 3 95
M 12 12.000 1.75 6 160 4 105 3 80
M 16 16.000 2.00 6 120 4 80 3 60
M 20 20.000 2.50 6 95 4 65 3 50
Wrought aluminium alloys M 3 3.000 0.50 25 2655 20 2120 15 1590
Si < 6% M 4 4.000 0.70 25 1990 20 1590 15 1195
hardened M 5 5.000 0.80 25 1590 20 1275 15 955
M 6 6.000 1.00 25 1325 20 1060 15 795
M 8 8.000 1.25 25 995 20 795 15 595
M 10 10.000 1.50 25 795 20 635 15 475
M 12 12.000 1.75 25 665 20 530 15 400
M 16 16.000 2.00 25 495 20 400 15 300
M 20 20.000 2.50 25 400 20 320 15 240

fraisa.com
244
