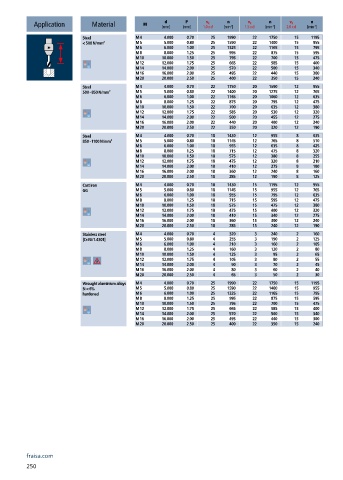

Page 252 - Carbide drills I Thread cutting tools 2023

d
P
v c
v c
n
n
v c
n
Application Material M [mm] [mm] 1.0 x d [min ] -1 1.5 x d [min ] -1 2.0 x d [min ] -1
Steel M 4 4.000 0.70 25 1990 22 1750 15 1195
< 500 N/mm² M 5 5.000 0.80 25 1590 22 1400 15 955
M 6 6.000 1.00 25 1325 22 1165 15 795
M 8 8.000 1.25 25 995 22 875 15 595
M 10 10.000 1.50 25 795 22 700 15 475
M 12 12.000 1.75 25 665 22 585 15 400
M 14 14.000 2.00 25 570 22 500 15 340
M 16 16.000 2.00 25 495 22 440 15 300
M 20 20.000 2.50 25 400 22 350 15 240
Steel M 4 4.000 0.70 22 1750 20 1590 12 955
500 - 850 N/mm² M 5 5.000 0.80 22 1400 20 1275 12 765
M 6 6.000 1.00 22 1165 20 1060 12 635
M 8 8.000 1.25 22 875 20 795 12 475
M 10 10.000 1.50 22 700 20 635 12 380
M 12 12.000 1.75 22 585 20 530 12 320
M 14 14.000 2.00 22 500 20 455 12 275
M 16 16.000 2.00 22 440 20 400 12 240
M 20 20.000 2.50 22 350 20 320 12 190
Steel M 4 4.000 0.70 18 1430 12 955 8 635
850 - 1100 N/mm² M 5 5.000 0.80 18 1145 12 765 8 510
M 6 6.000 1.00 18 955 12 635 8 425
M 8 8.000 1.25 18 715 12 475 8 320
M 10 10.000 1.50 18 575 12 380 8 255
M 12 12.000 1.75 18 475 12 320 8 210
M 14 14.000 2.00 18 410 12 275 8 180
M 16 16.000 2.00 18 360 12 240 8 160
M 20 20.000 2.50 18 285 12 190 8 125
Cast iron M 4 4.000 0.70 18 1430 15 1195 12 955
GG M 5 5.000 0.80 18 1145 15 955 12 765
M 6 6.000 1.00 18 955 15 795 12 635
M 8 8.000 1.25 18 715 15 595 12 475
M 10 10.000 1.50 18 575 15 475 12 380
M 12 12.000 1.75 18 475 15 400 12 320
M 14 14.000 2.00 18 410 15 340 12 275
M 16 16.000 2.00 18 360 15 300 12 240
M 20 20.000 2.50 18 285 15 240 12 190
Stainless steel M 4 4.000 0.70 4 320 3 240 2 160
[Cr-Ni/1.4301] M 5 5.000 0.80 4 255 3 190 2 125
M 6 6.000 1.00 4 210 3 160 2 105
M 8 8.000 1.25 4 160 3 120 2 80
M 10 10.000 1.50 4 125 3 95 2 65
M 12 12.000 1.75 4 105 3 80 2 55
M 14 14.000 2.00 4 90 3 70 2 45
M 16 16.000 2.00 4 80 3 60 2 40
M 20 20.000 2.50 4 65 3 50 2 30
Wrought aluminium alloys M 4 4.000 0.70 25 1990 22 1750 15 1195
Si < 6% M 5 5.000 0.80 25 1590 22 1400 15 955
hardened M 6 6.000 1.00 25 1325 22 1165 15 795
M 8 8.000 1.25 25 995 22 875 15 595
M 10 10.000 1.50 25 795 22 700 15 475
M 12 12.000 1.75 25 665 22 585 15 400
M 14 14.000 2.00 25 570 22 500 15 340
M 16 16.000 2.00 25 495 22 440 15 300
M 20 20.000 2.50 25 400 22 350 15 240

fraisa.com
250
