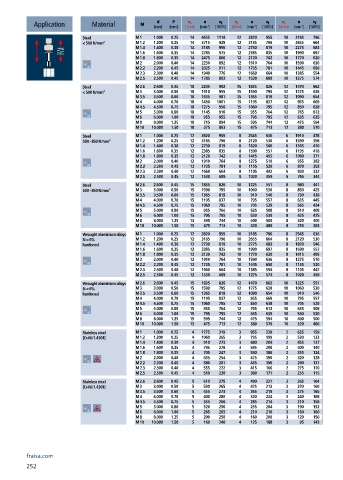

Page 254 - Carbide drills I Thread cutting tools 2023

n
v c
v c
v f
v f
P
d
n
v c
v f
n
Application Material M [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 1 1.000 0.25 14 4455 1114 12 3820 955 10 3185 796
< 500 N/mm² M 1.2 1.200 0.25 14 3715 929 12 3185 796 10 2655 664
M 1.4 1.400 0.30 14 3185 956 12 2730 819 10 2275 683
M 1.6 1.600 0.35 14 2785 975 12 2385 835 10 1990 697
M 1.8 1.800 0.35 14 2475 866 12 2120 742 10 1770 620
M 2 2.000 0.40 14 2230 892 12 1910 764 10 1590 636
M 2.2 2.200 0.45 14 2025 911 12 1735 781 10 1445 650
M 2.3 2.300 0.40 14 1940 776 12 1660 664 10 1385 554
M 2.5 2.500 0.45 14 1785 803 12 1530 689 10 1275 574
Steel M 2.6 2.600 0.45 18 2205 992 15 1835 826 12 1470 662
< 500 N/mm² M 3 3.000 0.50 18 1910 955 15 1590 795 12 1275 638
M 3.5 3.500 0.60 18 1635 981 15 1365 819 12 1090 654
M 4 4.000 0.70 18 1430 1001 15 1195 837 12 955 669
M 4.5 4.500 0.75 18 1275 956 15 1060 795 12 850 638
M 5 5.000 0.80 18 1145 916 15 955 764 12 765 612
M 6 6.000 1.00 18 955 955 15 795 795 12 635 635
M 8 8.000 1.25 18 715 894 15 595 744 12 475 594
M 10 10.000 1.50 18 575 863 15 475 713 12 380 570
Steel M 1 1.000 0.25 12 3820 955 8 2545 636 6 1910 478
500 - 850 N/mm² M 1.2 1.200 0.25 12 3185 796 8 2120 530 6 1590 398
M 1.4 1.400 0.30 12 2730 819 8 1820 546 6 1365 410
M 1.6 1.600 0.35 12 2385 835 8 1590 557 6 1195 418
M 1.8 1.800 0.35 12 2120 742 8 1415 495 6 1060 371
M 2 2.000 0.40 12 1910 764 8 1275 510 6 955 382
M 2.2 2.200 0.45 12 1735 781 8 1155 520 6 870 392
M 2.3 2.300 0.40 12 1660 664 8 1105 442 6 830 332
M 2.5 2.500 0.45 12 1530 689 8 1020 459 6 765 344
Steel M 2.6 2.600 0.45 15 1835 826 10 1225 551 8 980 441
500 - 850 N/mm² M 3 3.000 0.50 15 1590 795 10 1060 530 8 850 425
M 3.5 3.500 0.60 15 1365 819 10 910 546 8 730 438
M 4 4.000 0.70 15 1195 837 10 795 557 8 635 445
M 4.5 4.500 0.75 15 1060 795 10 705 529 8 565 424
M 5 5.000 0.80 15 955 764 10 635 508 8 510 408
M 6 6.000 1.00 15 795 795 10 530 530 8 425 425
M 8 8.000 1.25 15 595 744 10 400 500 8 320 400
M 10 10.000 1.50 15 475 713 10 320 480 8 255 383
Wrought aluminium alloys M 1 1.000 0.25 12 3820 955 10 3185 796 8 2545 636
Si < 6% M 1.2 1.200 0.25 12 3185 796 10 2655 664 8 2120 530
hardened M 1.4 1.400 0.30 12 2730 819 10 2275 683 8 1820 546
M 1.6 1.600 0.35 12 2385 835 10 1990 697 8 1590 557
M 1.8 1.800 0.35 12 2120 742 10 1770 620 8 1415 495
M 2 2.000 0.40 12 1910 764 10 1590 636 8 1275 510
M 2.2 2.200 0.45 12 1735 781 10 1445 650 8 1155 520
M 2.3 2.300 0.40 12 1660 664 10 1385 554 8 1105 442
M 2.5 2.500 0.45 12 1530 689 10 1275 574 8 1020 459
Wrought aluminium alloys M 2.6 2.600 0.45 15 1835 826 12 1470 662 10 1225 551
Si < 6% M 3 3.000 0.50 15 1590 795 12 1275 638 10 1060 530
hardened M 3.5 3.500 0.60 15 1365 819 12 1090 654 10 910 546
M 4 4.000 0.70 15 1195 837 12 955 669 10 795 557
M 4.5 4.500 0.75 15 1060 795 12 850 638 10 705 529
M 5 5.000 0.80 15 955 764 12 765 612 10 635 508
M 6 6.000 1.00 15 795 795 12 635 635 10 530 530
M 8 8.000 1.25 15 595 744 12 475 594 10 400 500
M 10 10.000 1.50 15 475 713 12 380 570 10 320 480
Stainless steel M 1 1.000 0.25 4 1275 319 3 955 239 2 635 159
[Cr-Ni/1.4301] M 1.2 1.200 0.25 4 1060 265 3 795 199 2 530 133
M 1.4 1.400 0.30 4 910 273 3 680 204 2 455 137
M 1.6 1.600 0.35 4 795 278 3 595 208 2 400 140
M 1.8 1.800 0.35 4 705 247 3 530 186 2 355 124
M 2 2.000 0.40 4 635 254 3 475 190 2 320 128
M 2.2 2.200 0.45 4 580 261 3 435 196 2 290 131
M 2.3 2.300 0.40 4 555 222 3 415 166 2 275 110
M 2.5 2.500 0.45 4 510 230 3 380 171 2 255 115
Stainless steel M 2.6 2.600 0.45 5 610 275 4 490 221 3 365 164
[Cr-Ni/1.4301] M 3 3.000 0.50 5 530 265 4 425 213 3 320 160
M 3.5 3.500 0.60 5 455 273 4 365 219 3 275 165
M 4 4.000 0.70 5 400 280 4 320 224 3 240 168
M 4.5 4.500 0.75 5 355 266 4 285 214 3 210 158
M 5 5.000 0.80 5 320 256 4 255 204 3 190 152
M 6 6.000 1.00 5 265 265 4 210 210 3 160 160
M 8 8.000 1.25 5 200 250 4 160 200 3 120 150
M 10 10.000 1.50 5 160 240 4 125 188 3 95 143
