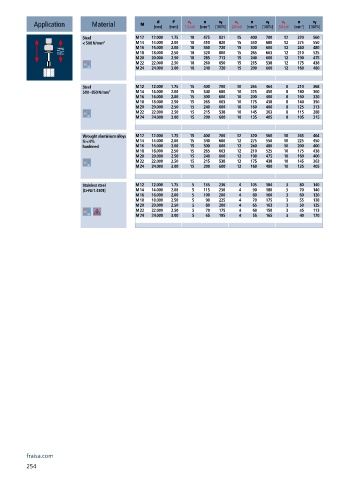

Page 256 - Carbide drills I Thread cutting tools 2023

v c
v f
v f
n
P
d
n
v c
n
v f
v c
Application Material M [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 12 12.000 1.75 18 475 831 15 400 700 12 320 560
< 500 N/mm² M 14 14.000 2.00 18 410 820 15 340 680 12 275 550
M 16 16.000 2.00 18 360 720 15 300 600 12 240 480
M 18 18.000 2.50 18 320 800 15 265 663 12 210 525
M 20 20.000 2.50 18 285 713 15 240 600 12 190 475
M 22 22.000 2.50 18 260 650 15 215 538 12 175 438
M 24 24.000 3.00 18 240 720 15 200 600 12 160 480
Steel M 12 12.000 1.75 15 400 700 10 265 464 8 210 368
500 - 850 N/mm² M 14 14.000 2.00 15 340 680 10 225 450 8 180 360
M 16 16.000 2.00 15 300 600 10 200 400 8 160 320
M 18 18.000 2.50 15 265 663 10 175 438 8 140 350
M 20 20.000 2.50 15 240 600 10 160 400 8 125 313
M 22 22.000 2.50 15 215 538 10 145 363 8 115 288
M 24 24.000 3.00 15 200 600 10 135 405 8 105 315
Wrought aluminium alloys M 12 12.000 1.75 15 400 700 12 320 560 10 265 464
Si < 6% M 14 14.000 2.00 15 340 680 12 275 550 10 225 450
hardened M 16 16.000 2.00 15 300 600 12 240 480 10 200 400
M 18 18.000 2.50 15 265 663 12 210 525 10 175 438
M 20 20.000 2.50 15 240 600 12 190 475 10 160 400
M 22 22.000 2.50 15 215 538 12 175 438 10 145 363
M 24 24.000 3.00 15 200 600 12 160 480 10 135 405
Stainless steel M 12 12.000 1.75 5 135 236 4 105 184 3 80 140
[Cr-Ni/1.4301] M 14 14.000 2.00 5 115 230 4 90 180 3 70 140
M 16 16.000 2.00 5 100 200 4 80 160 3 60 120
M 18 18.000 2.50 5 90 225 4 70 175 3 55 138
M 20 20.000 2.50 5 80 200 4 65 163 3 50 125
M 22 22.000 2.50 5 70 175 4 60 150 3 45 113
M 24 24.000 3.00 5 65 195 4 55 165 3 40 120

fraisa.com
254
