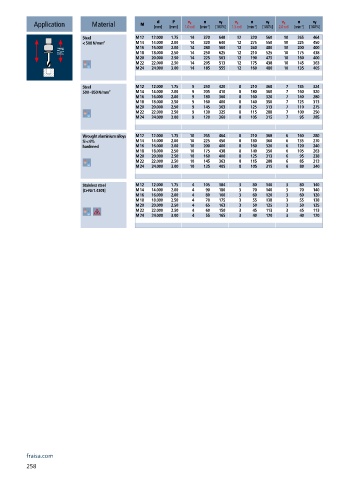

Page 260 - Carbide drills I Thread cutting tools 2023

v c
v f
v f
n
P
d
n
v c
n
v f
v c
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Steel M 12 12.000 1.75 14 370 648 12 320 560 10 265 464
< 500 N/mm² M 14 14.000 2.00 14 320 640 12 275 550 10 225 450
M 16 16.000 2.00 14 280 560 12 240 480 10 200 400
M 18 18.000 2.50 14 250 625 12 210 525 10 175 438
M 20 20.000 2.50 14 225 563 12 190 475 10 160 400
M 22 22.000 2.50 14 205 513 12 175 438 10 145 363
M 24 24.000 3.00 14 185 555 12 160 480 10 135 405
Steel M 12 12.000 1.75 9 240 420 8 210 368 7 185 324
500 - 850 N/mm² M 14 14.000 2.00 9 205 410 8 180 360 7 160 320
M 16 16.000 2.00 9 180 360 8 160 320 7 140 280
M 18 18.000 2.50 9 160 400 8 140 350 7 125 313
M 20 20.000 2.50 9 145 363 8 125 313 7 110 275
M 22 22.000 2.50 9 130 325 8 115 288 7 100 250
M 24 24.000 3.00 9 120 360 8 105 315 7 95 285
Wrought aluminium alloys M 12 12.000 1.75 10 265 464 8 210 368 6 160 280
Si < 6% M 14 14.000 2.00 10 225 450 8 180 360 6 135 270
hardened M 16 16.000 2.00 10 200 400 8 160 320 6 120 240
M 18 18.000 2.50 10 175 438 8 140 350 6 105 263
M 20 20.000 2.50 10 160 400 8 125 313 6 95 238
M 22 22.000 2.50 10 145 363 8 115 288 6 85 213
M 24 24.000 3.00 10 135 405 8 105 315 6 80 240
Stainless steel M 12 12.000 1.75 4 105 184 3 80 140 3 80 140
[Cr-Ni/1.4301] M 14 14.000 2.00 4 90 180 3 70 140 3 70 140
M 16 16.000 2.00 4 80 160 3 60 120 3 60 120
M 18 18.000 2.50 4 70 175 3 55 138 3 55 138
M 20 20.000 2.50 4 65 163 3 50 125 3 50 125
M 22 22.000 2.50 4 60 150 3 45 113 3 45 113
M 24 24.000 3.00 4 55 165 3 40 120 3 40 120

fraisa.com
258
