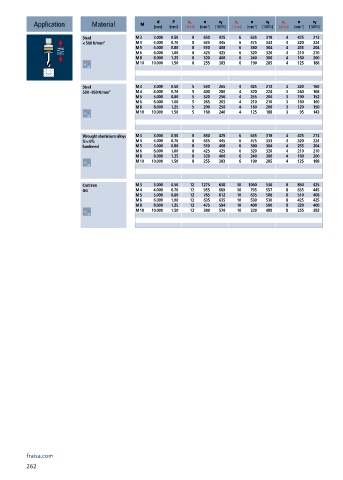

Page 264 - Carbide drills I Thread cutting tools 2023

v c
v f
v f
n
P
d
n
v c
n
v f
v c
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Steel M 3 3.000 0.50 8 850 425 6 635 318 4 425 213
< 500 N/mm² M 4 4.000 0.70 8 635 445 6 475 333 4 320 224
M 5 5.000 0.80 8 510 408 6 380 304 4 255 204
M 6 6.000 1.00 8 425 425 6 320 320 4 210 210
M 8 8.000 1.25 8 320 400 6 240 300 4 160 200
M 10 10.000 1.50 8 255 383 6 190 285 4 125 188
Steel M 3 3.000 0.50 5 530 265 4 425 213 3 320 160
500 - 850 N/mm² M 4 4.000 0.70 5 400 280 4 320 224 3 240 168
M 5 5.000 0.80 5 320 256 4 255 204 3 190 152
M 6 6.000 1.00 5 265 265 4 210 210 3 160 160
M 8 8.000 1.25 5 200 250 4 160 200 3 120 150
M 10 10.000 1.50 5 160 240 4 125 188 3 95 143
Wrought aluminium alloys M 3 3.000 0.50 8 850 425 6 635 318 4 425 213
Si < 6% M 4 4.000 0.70 8 635 445 6 475 333 4 320 224
hardened M 5 5.000 0.80 8 510 408 6 380 304 4 255 204
M 6 6.000 1.00 8 425 425 6 320 320 4 210 210
M 8 8.000 1.25 8 320 400 6 240 300 4 160 200
M 10 10.000 1.50 8 255 383 6 190 285 4 125 188
Cast iron M 3 3.000 0.50 12 1275 638 10 1060 530 8 850 425
GG M 4 4.000 0.70 12 955 669 10 795 557 8 635 445
M 5 5.000 0.80 12 765 612 10 635 508 8 510 408
M 6 6.000 1.00 12 635 635 10 530 530 8 425 425
M 8 8.000 1.25 12 475 594 10 400 500 8 320 400
M 10 10.000 1.50 12 380 570 10 320 480 8 255 383
