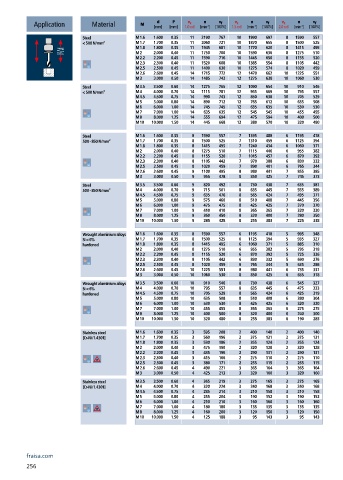

Page 258 - Carbide drills I Thread cutting tools 2023

n
v c
v c
v f
v f
P
d
n
v c
n
v f
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Steel M 1.6 1.600 0.35 11 2190 767 10 1990 697 8 1590 557
< 500 N/mm² M 1.7 1.700 0.35 11 2060 721 10 1870 655 8 1500 525
M 1.8 1.800 0.35 11 1945 681 10 1770 620 8 1415 495
M 2 2.000 0.40 11 1750 700 10 1590 636 8 1275 510
M 2.2 2.200 0.45 11 1590 716 10 1445 650 8 1155 520
M 2.3 2.300 0.40 11 1520 608 10 1385 554 8 1105 442
M 2.5 2.500 0.45 11 1400 630 10 1275 574 8 1020 459
M 2.6 2.600 0.45 14 1715 772 12 1470 662 10 1225 551
M 3 3.000 0.50 14 1485 743 12 1275 638 10 1060 530
Steel M 3.5 3.500 0.60 14 1275 765 12 1090 654 10 910 546
< 500 N/mm² M 4 4.000 0.70 14 1115 781 12 955 669 10 795 557
M 4.5 4.500 0.75 14 990 743 12 850 638 10 705 529
M 5 5.000 0.80 14 890 712 12 765 612 10 635 508
M 6 6.000 1.00 14 745 745 12 635 635 10 530 530
M 7 7.000 1.00 14 635 635 12 545 545 10 455 455
M 8 8.000 1.25 14 555 694 12 475 594 10 400 500
M 10 10.000 1.50 14 445 668 12 380 570 10 320 480
Steel M 1.6 1.600 0.35 8 1590 557 7 1395 488 6 1195 418
500 - 850 N/mm² M 1.7 1.700 0.35 8 1500 525 7 1310 459 6 1125 394
M 1.8 1.800 0.35 8 1415 495 7 1240 434 6 1060 371
M 2 2.000 0.40 8 1275 510 7 1115 446 6 955 382
M 2.2 2.200 0.45 8 1155 520 7 1015 457 6 870 392
M 2.3 2.300 0.40 8 1105 442 7 970 388 6 830 332
M 2.5 2.500 0.45 8 1020 459 7 890 401 6 765 344
M 2.6 2.600 0.45 9 1100 495 8 980 441 7 855 385
M 3 3.000 0.50 9 955 478 8 850 425 7 745 373
Steel M 3.5 3.500 0.60 9 820 492 8 730 438 7 635 381
500 - 850 N/mm² M 4 4.000 0.70 9 715 501 8 635 445 7 555 389
M 4.5 4.500 0.75 9 635 476 8 565 424 7 495 371
M 5 5.000 0.80 9 575 460 8 510 408 7 445 356
M 6 6.000 1.00 9 475 475 8 425 425 7 370 370
M 7 7.000 1.00 9 410 410 8 365 365 7 320 320
M 8 8.000 1.25 9 360 450 8 320 400 7 280 350
M 10 10.000 1.50 9 285 428 8 255 383 7 225 338
Wrought aluminium alloys M 1.6 1.600 0.35 8 1590 557 6 1195 418 5 995 348
Si < 6% M 1.7 1.700 0.35 8 1500 525 6 1125 394 5 935 327
hardened M 1.8 1.800 0.35 8 1415 495 6 1060 371 5 885 310
M 2 2.000 0.40 8 1275 510 6 955 382 5 795 318
M 2.2 2.200 0.45 8 1155 520 6 870 392 5 725 326
M 2.3 2.300 0.40 8 1105 442 6 830 332 5 690 276
M 2.5 2.500 0.45 8 1020 459 6 765 344 5 635 286
M 2.6 2.600 0.45 10 1225 551 8 980 441 6 735 331
M 3 3.000 0.50 10 1060 530 8 850 425 6 635 318
Wrought aluminium alloys M 3.5 3.500 0.60 10 910 546 8 730 438 6 545 327
Si < 6% M 4 4.000 0.70 10 795 557 8 635 445 6 475 333
hardened M 4.5 4.500 0.75 10 705 529 8 565 424 6 425 319
M 5 5.000 0.80 10 635 508 8 510 408 6 380 304
M 6 6.000 1.00 10 530 530 8 425 425 6 320 320
M 7 7.000 1.00 10 455 455 8 365 365 6 275 275
M 8 8.000 1.25 10 400 500 8 320 400 6 240 300
M 10 10.000 1.50 10 320 480 8 255 383 6 190 285
Stainless steel M 1.6 1.600 0.35 3 595 208 2 400 140 2 400 140
[Cr-Ni/1.4301] M 1.7 1.700 0.35 3 560 196 2 375 131 2 375 131
M 1.8 1.800 0.35 3 530 186 2 355 124 2 355 124
M 2 2.000 0.40 3 475 190 2 320 128 2 320 128
M 2.2 2.200 0.45 3 435 196 2 290 131 2 290 131
M 2.3 2.300 0.40 3 415 166 2 275 110 2 275 110
M 2.5 2.500 0.45 3 380 171 2 255 115 2 255 115
M 2.6 2.600 0.45 4 490 221 3 365 164 3 365 164
M 3 3.000 0.50 4 425 213 3 320 160 3 320 160
Stainless steel M 3.5 3.500 0.60 4 365 219 3 275 165 3 275 165
[Cr-Ni/1.4301] M 4 4.000 0.70 4 320 224 3 240 168 3 240 168
M 4.5 4.500 0.75 4 285 214 3 210 158 3 210 158
M 5 5.000 0.80 4 255 204 3 190 152 3 190 152
M 6 6.000 1.00 4 210 210 3 160 160 3 160 160
M 7 7.000 1.00 4 180 180 3 135 135 3 135 135
M 8 8.000 1.25 4 160 200 3 120 150 3 120 150
M 10 10.000 1.50 4 125 188 3 95 143 3 95 143
