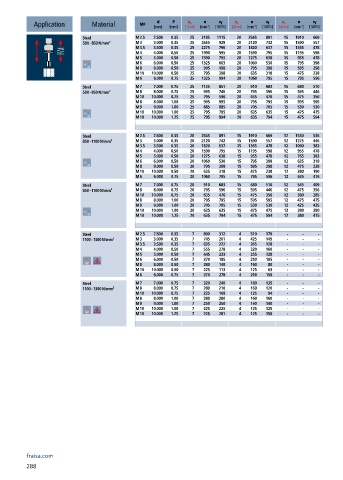

Page 290 - Carbide drills I Thread cutting tools 2023

v f
v c
v c
n
n
v f
v c
d
n
P
v f
Application Material MF [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 2.5 2.500 0.35 25 3185 1115 20 2545 891 15 1910 669
500 - 850 N/mm² M 3 3.000 0.35 25 2655 929 20 2120 742 15 1590 557
M 3.5 3.500 0.35 25 2275 796 20 1820 637 15 1365 478
M 4 4.000 0.50 25 1990 995 20 1590 795 15 1195 598
M 5 5.000 0.50 25 1590 795 20 1275 638 15 955 478
M 6 6.000 0.50 25 1325 663 20 1060 530 15 795 398
M 8 8.000 0.50 25 995 498 20 795 398 15 595 298
M 10 10.000 0.50 25 795 398 20 635 318 15 475 238
M 6 6.000 0.75 25 1325 994 20 1060 795 15 795 596
Steel M 7 7.000 0.75 25 1135 851 20 910 683 15 680 510
500 - 850 N/mm² M 8 8.000 0.75 25 995 746 20 795 596 15 595 446
M 10 10.000 0.75 25 795 596 20 635 476 15 475 356
M 8 8.000 1.00 25 995 995 20 795 795 15 595 595
M 9 9.000 1.00 25 885 885 20 705 705 15 530 530
M 10 10.000 1.00 25 795 795 20 635 635 15 475 475
M 10 10.000 1.25 25 795 994 20 635 794 15 475 594
Steel M 2.5 2.500 0.35 20 2545 891 15 1910 669 12 1530 536
850 - 1100 N/mm² M 3 3.000 0.35 20 2120 742 15 1590 557 12 1275 446
M 3.5 3.500 0.35 20 1820 637 15 1365 478 12 1090 382
M 4 4.000 0.50 20 1590 795 15 1195 598 12 955 478
M 5 5.000 0.50 20 1275 638 15 955 478 12 765 383
M 6 6.000 0.50 20 1060 530 15 795 398 12 635 318
M 8 8.000 0.50 20 795 398 15 595 298 12 475 238
M 10 10.000 0.50 20 635 318 15 475 238 12 380 190
M 6 6.000 0.75 20 1060 795 15 795 596 12 635 476
Steel M 7 7.000 0.75 20 910 683 15 680 510 12 545 409
850 - 1100 N/mm² M 8 8.000 0.75 20 795 596 15 595 446 12 475 356
M 10 10.000 0.75 20 635 476 15 475 356 12 380 285
M 8 8.000 1.00 20 795 795 15 595 595 12 475 475
M 9 9.000 1.00 20 705 705 15 530 530 12 425 425
M 10 10.000 1.00 20 635 635 15 475 475 12 380 380
M 10 10.000 1.25 20 635 794 15 475 594 12 380 475
Steel M 2.5 2.500 0.35 7 890 312 4 510 179 - - -
1100 - 1300 N/mm² M 3 3.000 0.35 7 745 261 4 425 149 - - -
M 3.5 3.500 0.35 7 635 222 4 365 128 - - -
M 4 4.000 0.50 7 555 278 4 320 160 - - -
M 5 5.000 0.50 7 445 223 4 255 128 - - -
M 6 6.000 0.50 7 370 185 4 210 105 - - -
M 8 8.000 0.50 7 280 140 4 160 80 - - -
M 10 10.000 0.50 7 225 113 4 125 63 - - -
M 6 6.000 0.75 7 370 278 4 210 158 - - -
Steel M 7 7.000 0.75 7 320 240 4 180 135 - - -
1100 - 1300 N/mm² M 8 8.000 0.75 7 280 210 4 160 120 - - -
M 10 10.000 0.75 7 225 169 4 125 94 - - -
M 8 8.000 1.00 7 280 280 4 160 160 - - -
M 9 9.000 1.00 7 250 250 4 140 140 - - -
M 10 10.000 1.00 7 225 225 4 125 125 - - -
M 10 10.000 1.25 7 225 281 4 125 156 - - -

fraisa.com
288
