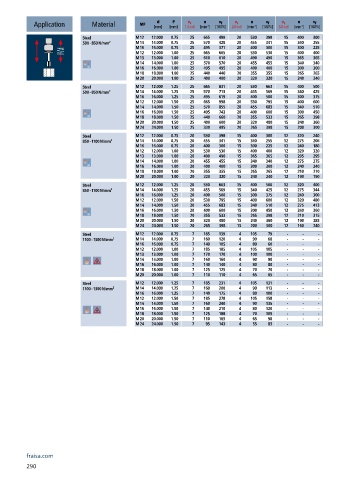

Page 292 - Carbide drills I Thread cutting tools 2023
P. 292
v f
v c
v c
n
n
v f
v c
d
n
P
v f
Application Material MF [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 12 12.000 0.75 25 665 499 20 530 398 15 400 300
500 - 850 N/mm² M 14 14.000 0.75 25 570 428 20 455 341 15 340 255
M 16 16.000 0.75 25 495 371 20 400 300 15 300 225
M 12 12.000 1.00 25 665 665 20 530 530 15 400 400
M 13 13.000 1.00 25 610 610 20 490 490 15 365 365
M 14 14.000 1.00 25 570 570 20 455 455 15 340 340
M 16 16.000 1.00 25 495 495 20 400 400 15 300 300
M 18 18.000 1.00 25 440 440 20 355 355 15 265 265
M 20 20.000 1.00 25 400 400 20 320 320 15 240 240
Steel M 12 12.000 1.25 25 665 831 20 530 663 15 400 500
500 - 850 N/mm² M 14 14.000 1.25 25 570 713 20 455 569 15 340 425
M 16 16.000 1.25 25 495 619 20 400 500 15 300 375
M 12 12.000 1.50 25 665 998 20 530 795 15 400 600
M 14 14.000 1.50 25 570 855 20 455 683 15 340 510
M 16 16.000 1.50 25 495 743 20 400 600 15 300 450
M 18 18.000 1.50 25 440 660 20 355 533 15 265 398
M 20 20.000 1.50 25 400 600 20 320 480 15 240 360
M 24 24.000 1.50 25 330 495 20 265 398 15 200 300
Steel M 12 12.000 0.75 20 530 398 15 400 300 12 320 240
850 - 1100 N/mm² M 14 14.000 0.75 20 455 341 15 340 255 12 275 206
M 16 16.000 0.75 20 400 300 15 300 225 12 240 180
M 12 12.000 1.00 20 530 530 15 400 400 12 320 320
M 13 13.000 1.00 20 490 490 15 365 365 12 295 295
M 14 14.000 1.00 20 455 455 15 340 340 12 275 275
M 16 16.000 1.00 20 400 400 15 300 300 12 240 240
M 18 18.000 1.00 20 355 355 15 265 265 12 210 210
M 20 20.000 1.00 20 320 320 15 240 240 12 190 190
Steel M 12 12.000 1.25 20 530 663 15 400 500 12 320 400
850 - 1100 N/mm² M 14 14.000 1.25 20 455 569 15 340 425 12 275 344
M 16 16.000 1.25 20 400 500 15 300 375 12 240 300
M 12 12.000 1.50 20 530 795 15 400 600 12 320 480
M 14 14.000 1.50 20 455 683 15 340 510 12 275 413
M 16 16.000 1.50 20 400 600 15 300 450 12 240 360
M 18 18.000 1.50 20 355 533 15 265 398 12 210 315
M 20 20.000 1.50 20 320 480 15 240 360 12 190 285
M 24 24.000 1.50 20 265 398 15 200 300 12 160 240
Steel M 12 12.000 0.75 7 185 139 4 105 79 - - -
1100 - 1300 N/mm² M 14 14.000 0.75 7 160 120 4 90 68 - - -
M 16 16.000 0.75 7 140 105 4 80 60 - - -
M 12 12.000 1.00 7 185 185 4 105 105 - - -
M 13 13.000 1.00 7 170 170 4 100 100 - - -
M 14 14.000 1.00 7 160 160 4 90 90 - - -
M 16 16.000 1.00 7 140 140 4 80 80 - - -
M 18 18.000 1.00 7 125 125 4 70 70 - - -
M 20 20.000 1.00 7 110 110 4 65 65 - - -
Steel M 12 12.000 1.25 7 185 231 4 105 131 - - -
1100 - 1300 N/mm² M 14 14.000 1.25 7 160 200 4 90 113 - - -
M 16 16.000 1.25 7 140 175 4 80 100 - - -
M 12 12.000 1.50 7 185 278 4 105 158 - - -
M 14 14.000 1.50 7 160 240 4 90 135 - - -
M 16 16.000 1.50 7 140 210 4 80 120 - - -
M 18 18.000 1.50 7 125 188 4 70 105 - - -
M 20 20.000 1.50 7 110 165 4 65 98 - - -
M 24 24.000 1.50 7 95 143 4 55 83 - - -
fraisa.com
290
