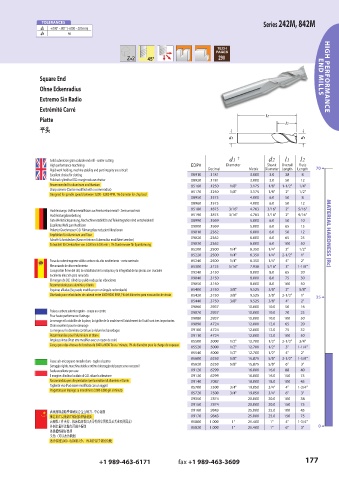

P. 177
TOLERANCES Series 242M, 842M
d1 +.000" –.001" (+.000 –.025mm)
d2 h6
Z2 290
=
Square End END MILLS HIGH PERFORMANCE
Ohne Eckenradius
Extremo Sin Radio
Extrémité Carré
Piatte
平头
平头
Solid submicron grain carbide end mill - center cutting d1 † d2 l1 l2
High performance machining EDP# Diameter Shank Overall Flute
Rigid work holding, machine stability and part integrity are critical! Decimal Metric Diameter Length Length 70 6
Excellent choice for slotting 08910 .1181 3.000 3.0 38 8
Polished cylindrical O.D. margin reduces chatter 08920 .1181 3.000 3.0 50 12
Recommended for aluminum and titanium 85160 .1250 1/8" 3.175 1/8" 1-1/2" 1/4"
Sharp corners (Can be modified with a corner radius)
Designed for spindle speeds between 3,000 - 8,000 RPM, 1% diameter for chip load 85170 .1250 1/8" 3.175 1/8" 2" 1/2"
08950 .1575 4.000 6.0 50 8
08960 .1575 4.000 6.0 50 12
Hochleistungs- Vollhartmetallfräser aus Feinkornhartmetall - Zentrumsschnitt 85180 .1875 3/16" 4.763 3/16" 2" 5/16"
Hochleistungsbearbeitung 85190 .1875 3/16" 4.763 3/16" 2" 9/16"
Gute Werkstückspannung, Machschinenstabilität und Teileintegration sind entscheidend ! 08990 .1969 5.000 6.0 50 10
Exzellente Wahl zum Nutfräsen 09000 .1969 5.000 6.0 65 15
Polierter Durchmesser O.D. Führungsfase reduziert Vibrationen 09010 .2362 6.000 6.0 50 12
Empfohlen für Aluminium und Titan MATERIAL HARDNESS (Rc)
Scharfe Schneidecken (Kann mit einem Eckenradius modifiziert werden) 09020 .2362 6.000 6.0 65 25
Entwickelt für Drehzahlen von 3.000 bis 8.000 min -1 , 1% Durchmesser für Spanformung 09030 .2362 6.000 6.0 100 50
85200 .2500 1/4" 6.350 1/4" 2" 1/2"
85220 .2500 1/4" 6.350 1/4" 2-1/2" 1"
Fresa de submicrograno sólido carburo de alto rendimiento - corte centrado 85240 .2500 1/4" 6.350 1/4" 4" 2"
Mecanizado de alto rendimiento 85300 .3125 5/16" 7.938 5/16" 3" 1-1/8"
La sujección firme del útil, la estabilidad de la máquina y la integridad de las piezas son cruciales 09240 .3150 8.000 8.0 65 20
Excelente elección para ranurado
El margen de D.E. cilíndrico pulido reduce las vibraciones 09040 .3150 8.000 8.0 75 30
Recomendado para aluminio y titanio 09050 .3150 8.000 8.0 100 50
Esquinas afiladas (Se puede modificar con un ángulo redondeado) 85400 .3750 3/8" 9.525 3/8" 2" 5/8"
Diseñado para velocidades de cabezal entre 3000-8000 RPM, 1% del diámetro para evacuación de viruta 85420 .3750 3/8" 9.525 3/8" 2-1/2" 1" 35 6
85440 .3750 3/8" 9.525 3/8" 4" 2"
09060 .3937 10.000 10.0 50 16
Fraises carbure submicrograin - coupe au centre 09070 .3937 10.000 10.0 70 25
Pour haute performance l’usinage 09080 .3937 10.000 10.0 100 50
Le serrage et la stabilite de la piece, la rigidite de la machine et l’atatchment de l’outil sont tres importantes
Choix excellent pour le rainurage 09090 .4724 12.000 12.0 65 20
La marge sur le diamètre contribue à réduire les bavardages 09100 .4724 12.000 12.0 75 32
Recommandee pour l’aluminium et titane 09110 .4724 12.000 12.0 100 50
Angles pointus (Peut etre modifier avec un rayon de coin) 85500 .5000 1/2" 12.700 1/2" 2-1/2" 3/4"
Conçu pour des vitesses de broches de 3000 a 8000 Tours / minute, 1% du diamètre pour la charge de copeaux
85520 .5000 1/2" 12.700 1/2" 3" 1-1/4"
85540 .5000 1/2" 12.700 1/2" 4" 2"
85600 .6250 5/8" 15.875 5/8" 3-1/2" 1-5/8"
Fresa sub-micrograno metallo duro - taglio al centro
Serraggio rigido, macchina stabile e ottimo bloccaggio del pezzo sono necessari! 85620 .6250 5/8" 15.875 5/8" 6" 3"
Scelta eccellente per cave 09120 .6299 16.000 16.0 88 40
Il margine cilindrico lucidato di O.D. riduce la vibrazione 09130 .6299 16.000 16.0 150 75
Raccomandata per alte prestazioni per lavorazioni di alluminio e titanio 09140 .7087 18.000 18.0 100 45
Tagliente vivo (Può essere modificata con un raggio) 85700 .7500 3/4" 19.050 3/4" 4" 1-3/4"
Progettato per impiego su mandrini tra 3.000-8.000 giri al minuto
85720 .7500 3/4" 19.050 3/4" 6" 3"
09350 .7874 20.000 20.0 100 38
09150 .7874 20.000 20.0 150 75
高效超细晶粒整体硬质合金立铣刀 - 中心切削 09160 .9843 25.000 25.0 100 45
推荐加工高效加工铝材质和钛材质 09170 .9843 25.000 25.0 150 75
高刚性工件夹持、机床稳定性以及零件的牢固性是至关重要的因素！ 85800 1.000 1" 25.400 1" 4" 1-3/4"
外圆余量经过抛光可减少振纹 85820 1.000 1" 25.400 1" 6" 3" 0 6
是铣槽的极好选择
尖角 (可以改为圆角)
适合转速3,000 - 8,000转/分，1%直径用于切屑负载
