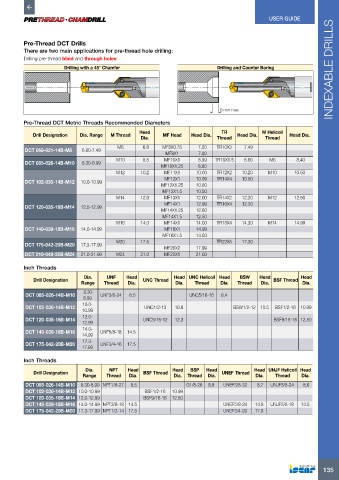

·                                                                       USER GUIDE
                                                                                                                      INDEXABLE DRILLS



         Pre-Thread DCT Drills
         There are two main applications for pre-thread hole drilling:
         Drilling pre-thread blind and through holes:
                        Drilling with a 45° Chamfer                          Drilling and Counter Boring








                                                                              6 mm max
         Pre-Thread DCT Metric Threads Recommended Diameters
                                                  Head                         TR            M Helicoil
             Drill Designation  Dia. Range  M Thread      MF Head   Head Dia.       Head Dia.          Head Dia.
                                                  Dia.                       Thread           Thread
                                          M8        6.8   MF8X0.75      7.20  TR10X3    7.49
          DCT 068-021-14B-M8  6.80-7.49
                                                           MF8X1        7.00
                                          M10       8.5    MF10X1       8.99  TR10X1.5    8.60  M8        8.40
          DCT 085-026-14B-M10  8.30-8.99
                                                          MF10X1.25     8.80
                                          M12     10.2     MF11X1     10.00  TR12X2   10.20    M10      10.50
                                                           MF12X1     10.99  TR14X4   10.50
          DCT 102-030-14B-M12  10.0-10.99
                                                          MF12X1.25   10.80
                                                          MF12X1.5    10.50
                                          M14     12.0     MF13X1     12.00  TR14X2   12.20    M12      12.50
                                                           MF14X1     12.99  TR16X4   12.30
          DCT 120-035-16B-M14  12.0-12.99
                                                          MF14X1.25   12.80
                                                          MF14X1.5    12.50
                                          M16     14.0     MF14X1     14.00  TR18X4   14.30    M14      14.99
          DCT 140-039-18B-M16  14.0-14.99                  MF16X1     14.99
                                                          MF16X1.5    14.50
                                          M20     17.5                       TR22X5   17.30
          DCT 175-042-20B-M20  17.3-17.99
                                                           MF20X2     17.99
          DCT 210-048-25B-M24  21.0-21.99  M24    21.0     MF22X1     21.00

         Inch Threads
                              Dia.     UNF   Head             Head  UNC Helicoil  Head   BSW   Head        Head
             Drill Designation                     UNC Thread                                    BSF Thread
                              Range   Thread  Dia.             Dia.  Thread   Dia.  Thread   Dia.          Dia.
                                8.30-
          DCT 085-026-14B-M10       UNF3/8-24    8.5                UNC5/16-18  8.4
                              8.99
                              10.0-
          DCT 102-030-14B-M12                       UNC1/2-13  10.8                BSW1/2-12 10.5  BSF1/2-16  10.99
                              10.99
                              12.0-
          DCT 120-035-16B-M14                      UNC9/16-12  12.3                              BSF9/16-16 12.50
                              12.99
                              14.0-
          DCT 140-039-18B-M16       UNF5/8-18  14.5
                              14.99
                              17.3-
          DCT 175-042-20B-M20       UNF3/4-16  17.5
                              17.99
         Inch Threads
                               Dia.    NPT    Head            Head   BSP   Head           Head  UNJF Helicoil  Head
             Drill Designation                     BSF Thread                  UNEF Thread
                              Range   Thread  Dia.            Dia.  Thread  Dia.           Dia.   Thread   Dia.
          DCT 085-026-14B-M10   8.30-8.99 NPT1/8-27   8.5         G1/8-28  8.8  UNEF3/8-32    8.7  UNJF3/8-24    8.6
          DCT 102-030-14B-M12 10.0-10.99            BSF1/2-16  10.99
          DCT 120-035-16B-M14 12.0-12.99           BSF9/16-16  12.50
          DCT 140-039-18B-M16 14.0-14.99 NPT3/8-18 14.5                        UNEF5/8-24  14.8  UNJF5/8-18  14.5
          DCT 175-042-20B-M20 17.3-17.99 NPT1/2-14 17.5                        UNEF3/4-20  17.8
