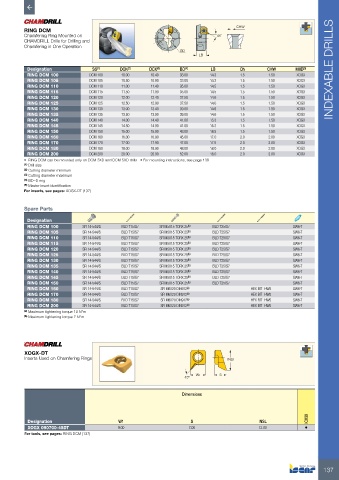

P. 139

CHW

          RING DCM
          Chamfering Ring Mounted on                                         45˚
          CHAMDRILL Drills for Drilling and

          Chamfering in One Operation
                                                                BD
                                                                       LB
           Designation           SS (1)    DCN (2)   DCX (3)    BD (4)     LB        Ch        CHW       MIID (5)     INDEXABLE DRILLS
           RING DCM 100         DCM 100     10.00     10.40     33.00      14.3      1.5       1.50      XOGX
           RING DCM 105         DCM 105     10.50     10.90     33.00      14.3      1.5       1.50      XOGX
           RING DCM 110         DCM 110     11.00     11.40     35.00      14.5      1.5       1.50      XOGX
           RING DCM 115         DCM 115     11.50     11.90     35.00      14.5      1.5       1.50      XOGX
           RING DCM 120         DCM 120     12.00     12.40     37.50      14.6      1.5       1.50      XOGX
           RING DCM 125         DCM 125     12.50     12.90     37.50      14.6      1.5       1.50      XOGX
           RING DCM 130         DCM 130     13.00     13.40     39.00      14.6      1.5       1.50      XOGX
           RING DCM 135         DCM 135     13.50     13.90     39.00      14.6      1.5       1.50      XOGX
           RING DCM 140         DCM 140     14.00     14.40     41.00      15.3      1.5       1.50      XOGX
           RING DCM 145         DCM 145     14.50     14.90     41.00      15.3      1.5       1.50      XOGX
           RING DCM 150         DCM 150     15.00     15.90     43.00      16.5      1.5       1.50      XOGX
           RING DCM 160         DCM 160     16.00     16.90     45.00      17.0      2.0       2.00      XOGX
           RING DCM 170         DCM 170     17.00     17.90     47.00      17.5      2.0       2.00      XOGX
           RING DCM 180         DCM 180     18.00     18.90     48.00      18.0      2.0       2.00      XOGX
           RING DCM 200         DCM 200     20.00     20.90     52.00      18.0      2.0       2.00      XOGX
          •  RING DCM can be mounted only on DCM 3XD and DCM 5XD drills   • For mounting instructions, see page 138
          (1)  Drill size
          (2)  Cutting diameter minimum
          (3)  Cutting diameter maximum
          (4)  BD=D ring
          (5)  Master insert identification
          For inserts, see pages: XOGX-DT (137)


          Spare Parts

           Designation
           RING DCM 100       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 105       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 110       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 115       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 120       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 125       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 130       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 135       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 140       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 145       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 150       SR 14-544/S   BLD T15/S7   SR M5X15 TORX 25 (b)  BLD T25/S7               SW6-T
           RING DCM 160       SR 14-544/S   BLD T15/S7   SR M6X20 DIN912 (a)             HEX BIT  HW5   SW6-T
           RING DCM 170       SR 14-544/S   BLD T15/S7   SR M6X20 DIN912 (a)             HEX BIT  HW5   SW6-T
           RING DCM 180       SR 14-544/S   BLD T15/S7   SR M6X20 DIN912 (a)             HEX BIT  HW5   SW6-T
           RING DCM 200       SR 14-544/S   BLD T15/S7   SR M6X20 DIN912 (a)             HEX BIT  HW5   SW6-T
          (a)  Maximum tightening torque 10 N*m
          (b)  Maximum tightening torque 7 N*m






          XOGX-DT
          Inserts Used on Chamfering Rings                                       INSL


                                                                      W1      S
                                                                  45º

                                                                 Dimensions



                                                                                                             IC830
           Designation                     W1                       S                       INSL
           XOGX 090700-45DT               9.00                     7.00                     12.00           •
          For tools, see pages: RING DCM (137)





                                                                                                                   137
