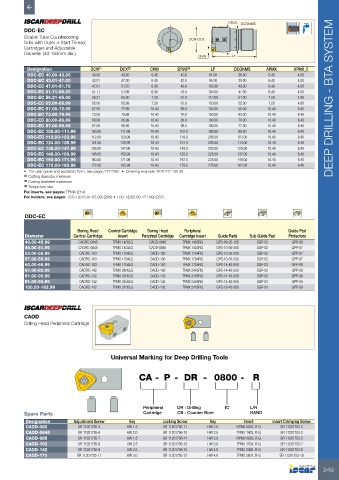

Page 251 - ISCAR(HOLE_MAKING_CATALOG_65)
P. 251

DRVS  DCONMS

         DDC-EC
         Double Tube Counterboring                                 DCN-DCX
         Drills with Outer 4-Start Thread,
         Cartridges and Adjustable
         Diameter (40-184mm dia.)
                                                                       CHW         LF
           Designation           DCN (1)   DCX (2)    CHW      DRVS (3)    LF      DCONMS      APMX     APMX_2
           DDC-EC 40.00-43.00    40.00      43.00     6.40      40.0      91.00      36.00     6.40       4.00
           DDC-EC 43.01-47.00    43.01      47.00     6.40      43.0      95.00      39.00     6.40       4.00
           DDC-EC 47.01-51.70    47.01      51.70     6.40      48.0      100.00     43.00     6.40       4.00
           DDC-EC 51.71-56.20    51.71      51.99     6.40      53.0      100.00     47.00     6.40       4.00
           DDC-EC 56.21-65.00    56.21      65.00     7.20      61.0      110.00     51.00     7.20       4.80        DEEP DRILLING - BTA SYSTEM
           DDC-EC 65.00-66.99    65.00      66.99     7.20      63.0      150.00     52.00     7.20       4.80
           DDC-EC 67.00-72.99    67.00      72.99     10.40     69.0      150.00     58.00     10.40      6.40
           DDC-EC 73.00-79.99    73.00      79.99     10.40     76.0      150.00     63.00     10.40      6.40
           DDC-EC 80.00-86.99    80.00      86.99     10.40     83.0      180.00     70.00     10.40      6.40
           DDC-EC 87.00-99.99    87.00      99.99     10.40     96.0      180.00     77.00     10.40      6.40
           DDC-EC 100.00-111.99  100.00    111.99     10.40     107.0     180.00     89.00     10.40      6.40
           DDC-EC 112.00-123.99  112.00    123.99     10.40     119.0     205.00    101.00     10.40      6.40
           DDC-EC 124.00-135.99  124.00    135.99     10.40     131.0     205.00    113.00     10.40      6.40
           DDC-EC 136.00-147.99  136.00    147.99     10.40     143.0     205.00    125.00     10.40      6.40
           DDC-EC 148.00-159.99  148.00    159.99     10.40     155.0     225.00    137.00     10.40      6.40
           DDC-EC 160.00-171.99  160.00    171.99     10.40     167.0     225.00    149.00     10.40      6.40
           DDC-EC 172.00-183.99  172.00    183.99     10.40     179.0     225.00    161.00     10.40      6.40
         •   For user guide and quotation form, see pages 272-280   •  Ordering example: DDC-EC 130.35
         (1)  Cutting diameter minimum
         (2)  Cutting diameter maximum
         (3)  Torque key size
         For inserts, see pages: TPMX (214)
         For holders, see pages: TDO-I (D18.41-65.00) (266) • TDO-I (D65.00-171.99) (267)


          DDC-EC

                            Boring Head   Central Cartridge   Boring Head   Peripheral                Guide Pad
          Diameter         Central Cartridge  Insert  Periphral Cartridge  Cartridge Insert  Guide Pads  Sub Guide Pad  Protectors
          40.00-45.99        CAORC-0845  TPMX 1403LG  CAOD-0845  TPMX 1403RG  GPS-08-25-155  SGP-02    GPP-06
          46.00-51.99        CAORC-0845  TPMX 1403LG  CAOD-0845  TPMX 1403RG  GPS-10-35-200  SGP-02    GPP-07
          52.00-56.99        CAORC-103   TPMX 1704LG  CAOD-103   TPMX 1704RG  GPS-10-35-200  SGP-02    GPP-07
          57.00-59.99        CAORC-103   TPMX 1704LG  CAOD-103   TPMX 1704RG  GPS-10-35-200  SGP-02    GPP-07
          60.00-66.99        CAORC-103   TPMX 1704LG  CAOD-103   TPMX 1704RG  GPS-14-40-250  SGP-03    GPP-08
          67.00-80.99        CAORC-142   TPMX 2405LG  CAOD-142   TPMX 2405RG  GPS-14-40-250  SGP-03    GPP-08
          81.00-90.99        CAORC-142   TPMX 2405LG  CAOD-142   TPMX 2405RG  GPS-14-40-250  SGP-03    GPP-08
          91.00-99.99        CAORC-142   TPMX 2405LG  CAOD-142   TPMX 2405RG  GPS-14-40-250  SGP-03    GPP-08
          100.00-183.99      CAORC-142   TPMX 2405LG  CAOD-142   TPMX 2405RG  GPS-18-40-300  SGP-04    GPP-09




          CAOD
          Drilling Head Peripheral Cartridge






                                        Universal Marking for Deep Drilling Tools


                                                  CA -  P -  DR  -  0800 -  R





                                                   Peripheral  DR : Drilling    IC       L/R
          Spare Parts                              Cartridge   CB : Counter Bore         HAND
          Designation      Adjustment Screw   Key         Locking Screw    Key         Insert    Insert Clamping Screw
          CAOD-080          SR 11201755-4       HW 1.5    SR 11201756-11  HW 2.0    NPMX 0803..R-G  SR 11201753-2
          CAOD-0845         SR 11201755-6     HW 2.0      SR 11201756-10  HW 2.5    TPMX 1403..R-G  SR 11201753-3
          CAOD-085          SR 11201755-7       HW 1.5    SR 11201756-11  HW 2.0    NPMX 0803..R-G  SR 11201753-2
          CAOD-103          SR 11201755-8     HW 2.5      SR 11201756-12  HW 3.0    TPMX 1704..R-G  SR 11201753-7
          CAOD-142          SR 11201755-9     HW 2.5      SR 11201756-15  HW 4.0    TPMX 2405..R-G  SR 11201753-9
          CAOD-170          SR 11201755-11    HW 3.0      SR 11201756-15  HW 4.0    TPMX 2807..R-G  SR 11201753-10
