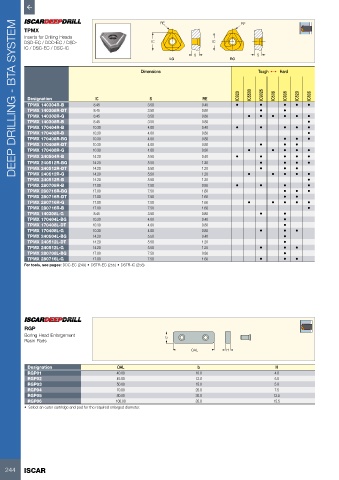

DEEP DRILLING - BTA SYSTEM
RE RE
TPMX
Inserts for Drilling Heads
DSD-EC / DDD-EC / DSD- IC IC
IC / DSC-EC / DSC-IC
S S
LG RG
Dimensions Tough 1 Hard
IC920 IC5500 IC9025 IC508 IC908 IC520 IC806
Designation IC S RE
TPMX 140304R-B 8.45 3.50 0.40 • • • • •
TPMX 140308R-DT 8.45 3.50 0.80 • •
TPMX 140308R-G 8.45 3.50 0.80 • • • • • •
TPMX 140308R-B 8.45 3.50 0.80 •
TPMX 170404R-B 10.30 4.00 0.40 • • • • •
TPMX 170408R-B 10.30 4.00 0.80 •
TPMX 170408R-BG 10.30 4.00 0.80 • • •
TPMX 170408R-DT 10.30 4.00 0.80 • • •
TPMX 170408R-G 10.30 4.00 0.80 • • • • •
TPMX 240504R-B 14.20 5.50 0.40 • • • • •
TPMX 240512R-BG 14.20 5.50 1.20 • • • •
TPMX 240512R-DT 14.20 5.50 1.20 • • •
TPMX 240512R-G 14.20 5.50 1.20 • • • • •
TPMX 240512R-B 14.20 5.50 1.20 •
TPMX 280708R-B 17.00 7.50 0.80 • • • •
TPMX 280716R-BG 17.00 7.50 1.60 • • •
TPMX 280716R-DT 17.00 7.50 1.60 • •
TPMX 280716R-G 17.00 7.50 1.60 • • • • •
TPMX 280716R-B 17.00 7.50 1.60 •
TPMX 140308L-G 8.45 3.50 0.80 • •
TPMX 170404L-BG 10.30 4.00 0.40 •
TPMX 170408L-DT 10.30 4.00 0.80 •
TPMX 170408L-G 10.30 4.00 0.80 • • •
TPMX 240504L-BG 14.20 5.50 0.40 •
TPMX 240512L-DT 14.20 5.50 1.20 •
TPMX 240512L-G 14.20 5.50 1.20 • • •
TPMX 280708L-BG 17.00 7.50 0.80 •
TPMX 280716L-G 17.00 7.50 1.60 • • •
For tools, see pages: DDC-EC (249) • DSTR-EC (255) • DSTR-IC (258)
RGP
Boring Head Enlargement b
Resin Pads
OAL H
Designation OAL b H
RGP01 40.00 10.0 4.0
RGP02 45.00 12.0 5.0
RGP03 50.00 15.0 5.8
RGP04 70.00 20.0 7.5
RGP05 80.00 30.0 12.5
RGP06 100.00 35.0 15.5
• Select an outer cartridge and pad for the required enlarged diameter.
