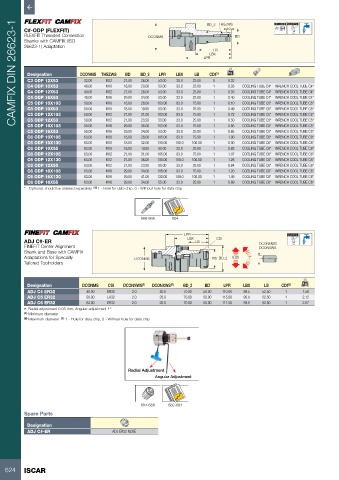

Page 626 - ISCAR(MILLINGCATALOG 38_2021)
P. 626

BD_2 THSZWS            A  0.003  A 58-60 HRc
      CAMFIX DIN 26623-1
          C#-ODP (FLEXFIT)                                                       10
          FLEXFIT Threaded Connection                DCONMS                         BD
          Shanks with CAMFIX (ISO
          26623-1) Adaptation
                                                                            LB
                                                                           LBX
                                                                         LPR

           Designation       DCONMS  THSZWS  BD   BD_2   LPR   LBX   LB    CDI (1)  kg
           C3 ODP 12X53        32.00  M12    21.00  26.00  53.00  38.0  23.00  0  0.32
           C4 ODP 10X53        40.00  M10    18.00  23.00  53.00  33.0  23.00  1  0.33  COOLING TUBE C4*  WRENCH COOL TUBE C4*
           C4 ODP 12X53        40.00  M12    21.00  26.00  53.00  33.0  23.00  1  0.33  COOLING TUBE C4*  WRENCH COOL TUBE C4*
           C4 ODP 16X53        40.00  M16    29.00  34.00  53.00  33.0  23.00  1  0.40  COOLING TUBE C4*  WRENCH COOL TUBE C4*
           C5 ODP 10X103       50.00  M10    18.00  28.00  103.00  83.0  75.00  1  0.10  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C5 ODP 10X53        50.00  M10    18.00  19.50  53.00  33.0  25.00  1  0.49  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C5 ODP 12X103       50.00  M12    21.00  31.00  103.00  83.0  75.00  1  0.72  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C5 ODP 12X53        50.00  M12    21.00  23.50  53.00  33.0  25.00  1  0.50  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C5 ODP 16X103       50.00  M16    29.00  36.00  103.00  83.0  75.00  1  0.85  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C5 ODP 16X53        50.00  M16    29.00  34.00  53.00  33.0  25.00  1  0.65  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C6 ODP 10X105       63.00  M10    18.00  28.00  105.00  83.0  75.00  1  1.00  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 10X130       63.00  M10    18.00  32.00  130.00  108.0  100.00  1  0.00  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 10X55        63.00  M10    18.00  19.50  55.00  33.0  25.00  1  0.82  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 12X105       63.00  M12    21.00  31.00  105.00  83.0  75.00  1  1.07  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 12X130       63.00  M12    21.00  36.00  130.00  108.0  100.00  1  1.26  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 12X55        63.00  M12    21.00  23.50  55.00  33.0  25.00  1  0.84  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 16X105       63.00  M16    29.00  34.00  105.00  83.0  75.00  1  1.20  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 16X130       63.00  M16    29.00  41.00  130.00  108.0  100.00  1  1.49  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ODP 16X55        63.00  M16    29.00  34.00  55.00  33.0  25.00  1  0.89  COOLING TUBE C6*  WRENCH COOL TUBE C6*
          *  Optional, should be ordered separately   (1)  1 - Hole for data chip, 0 - Without hole for data chip




                                                  666-668    664

                                                                  LPR                                 58-60 HRc
          ADJ C#-ER                                                LBX  LB   CSI            DCONNWS

          FINEFIT Center Alignment                                                          DCONXWS
          Shank and Base with CAMFIX
          Adaptations for Specially             DCONMS                      BD BD_2  0.05  1°
          Tailored Toolholders



           Designation        DCONMS   CSI  DCONNWS (1)  DCONXWS (2)  BD_2  BD  LPR   LBX     LB    CDI (3)  kg
           ADJ C4 ER32         40.00   ER32    2.0       20.0     70.00  50.00  110.00  89.5  52.50  1     1.58
           ADJ C5 ER32         50.00   ER32    2.0       20.0     70.00  50.00  115.00  95.0  52.50  1     2.12
           ADJ C6 ER32         63.00   ER32    2.0       20.0     70.00  50.00  111.50  89.5  52.50  1     2.07
          •  Radial adjustment 0.05 mm, Angular adjustment 1°
          (1)  Minimum diameter
          (2)  Maximum diameter   (1)  1 - Hole for data chip, 0 - Without hole for data chip










                                              Radial Adjustment
                                                       Angular Adjustment




                                                  684-688   682-684

          Spare Parts

           Designation
           ADJ C#-ER                     ADJ ER32 NOSE






   624    ISCAR
