Page 600 - ISCAR(TURNING-CATALOG-42-2022)

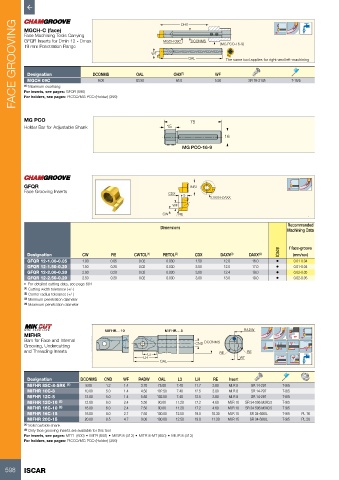

P. 600

FACE GROOVING  MGCH-C (face)     DCONMS    83.50  WF  MGCH 09C OHX OAL  5.50 (MG PCO-16-9)  SR 76-2145  T-15/5

          Face Machining Tools Carrying
          GFQR Inserts for Dmin 12 - Dmax
                                                                    DCONMS
          19 mm Penetration Range

                                                                                The same tool applies for right-and left-machining

                                                                 (1)
                                                 OAL
                                                                             WF
           Designation
                                                              OHX
           MGCH 09C
                                   9.00
                                                               65.0
          (1)  Maximum overhang
          For inserts, see pages: GFQR (598)
          For holders, see pages: PICCO/MG PCO (Holder) (399)
          MG PCO                                                    75
          Holder Bar for Adjustable Shank                   15
                                                                                16

                                                                 MG PCO-16-9




         GFQR                                                       INSL
         Face Grooving Inserts                              CDX  5         DAXN-DAXX

                                                              WF
                                                          CW    RE                                           .

                                                                                                      Recommended
                                                         Dimensions
                                                                                                      Machining Data

                                                                                                   IC528  f face-groove
           Designation        CW        RE      CWTOL (1)  RETOL (2)  CDX     DAXN (3)  DAXX (4)        (mm/rev)
           GFQR 12-1.00-0.05  1.00      0.05      0.02     0.030      1.50      12.0      16.0    •     0.01-0.04
           GFQR 12-1.50-0.20  1.50      0.20      0.02     0.030      2.50      12.0      17.0    •     0.01-0.04
           GFQR 12-2.00-0.20  2.00      0.20      0.02     0.030      3.00      12.4      18.0    •     0.02-0.05
           GFQR 12-2.50-0.20  2.50      0.20      0.02     0.030      3.00      13.0      19.0    •     0.02-0.05
         •  For detailed cutting data, see page 604
         (1)  Cutting width tolerance (+/-)
         (2)  Corner radius tolerance (+/-)
         (3)  Minimum penetration diameter
         (4)  Maximum penetration diameter

                                                                                       RADW

         MIFHR                        MIFHR... 10          MIFHR... 8
         Bars for Face and Internal                                      DCONMS
         Grooving, Undercutting                                       CND
         and Threading Inserts                                                RE        RE
                                                     L3
                                                   LH                                WF
                                                         OAL

           Designation       DCONMS   CND   WF    RADW   OAL   L3     LH    RE   Insert
           MIFHR 8SC-8-SRK  (1)  8.00  1.2   1.4   3.70  75.00  7.40  11.7  3.80  MI.R 8  SR 14-297  T-8/5
           MIFHR 10C-8         10.00  5.0    1.4   4.50  102.50  7.40  12.5  3.80  MI.R 8  SR 14-297  T-8/5
           MIFHR 12C-8         12.00  5.0    1.4   5.50  102.50  7.40  12.5  3.80  MI.R 8  SR 14-297  T-8/5
           MIFHR 12C-10  (2)   12.00  6.0    2.4   5.50  90.00  11.20  17.2  4.60  MI.R 10  SR 34-506 M3X0.5  T-9/5
           MIFHR 16C-10  (2)   16.00  6.0    2.4   7.50  90.00  11.20  17.2  4.60  MI.R 10  SR 34-506 M3X0.5  T-9/5
           MIFHR 16C-15        16.00  8.0    2.7   7.50  100.00  12.50  19.0  10.30  MI.R 15  SR 34-506/L  T-9/5  PL 16
           MIFHR 20C-15        20.00  8.5    4.7   9.00  100.00  12.50  19.0  11.30  MI.R 15  SR 34-506/L  T-9/5  PL 20
         (1)  Solid carbide shank
         (2)  Only face grooving inserts are available for this tool
         For inserts, see pages: MEFL (600) • MIFR (600) • MIGR 8 (413) • MITR 8-MT (650) • MIUR 8 (413)
         For holders, see pages: PICCO/MG PCO (Holder) (399)



   598    ISCAR
