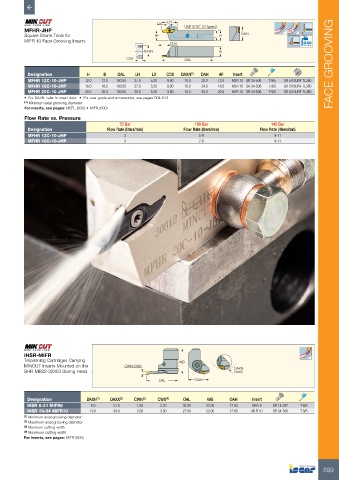

Page 601 - ISCAR(TURNING-CATALOG-42-2022)
P. 601

L3  LH
          MFHR-JHP                                                UNF 5/16”-24 typex3
          Square Shank Tools for                       HF                     H       OAH
          MIFR 10 Face Grooving Inserts                      CDX
                                                                                                            Bar Max
                                                    DAXN                      B
                                             CDX                  OAL                                                 FACE GROOVING


           Designation          H    B    OAL   LH    L3   CDX   DAXN (1)  OAH  HF  Insert
           MFHR 12C-10-JHP     12.0  12.0  100.00  27.0  5.20  9.00  10.0  20.0  12.0  MI.R 10 SR 34-506  T-9/5  SR 5/16UNF TL360
           MFHR 16C-10-JHP     16.0  16.0  100.00  27.0  5.20  9.00  10.0  24.0  16.0  MI.R 10 SR 34-506  T-9/5  SR 5/16UNF TL360
           MFHR 20C-10-JHP     20.0  20.0  100.00  30.0  5.20  9.00  10.0  28.0  20.0  MI.R 10 SR 34-506  T-9/5  SR 5/16UNF TL360
          •  For DAXN, refer to insert data   •  For user guide and accessories, see pages 604-613
          (1)  Minimum axial grooving diameter
          For inserts, see pages: MEFL (600) • MIFR (600)
          Flow Rate vs. Pressure
                                           70 Bar                    100 Bar                    140 Bar
           Designation                 Flow Rate (liters/min)    Flow Rate (liters/min)     Flow Rate (liters/min)
           MFHR 12C-10-JHP                   3                         5-9                       9-11
           MFHR 16C-10-JHP                   3                         7-9                       9-11











































         IHSR-MIFR
         Trepanning Cartridges Carrying                         WB
         MINCUT Inserts Mounted on the       CWN-CWX                               DAXN
         BHR MB32-32X63 Boring Head                                                DAXX
                                                         OAL          OAH


           Designation         DAXN (1)  DAXX (2)  CWN (3)  CWX (4)  OAL  WB      OAH     Insert
           IHSR 8-21 MIFR8       8.0     21.0    1.50    2.20    32.00   23.00    17.50   MI.R 8  SR 14-297  T-8/5
           IHSR 19-34 MIFR10     19.0    34.0    2.00    3.00    27.00   22.00    17.80  MI.R 10  SR 34-506  T-9/5
         (1)  Minimum axial grooving diameter
         (2)  Maximum axial grooving diameter
         (3)  Minimum cutting width
         (4)  Maximum cutting width
         For inserts, see pages: MIFR (600)
