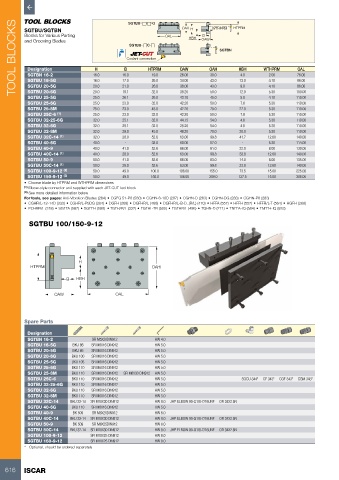

P. 618

TOOL BLOCKS  SGTBU/SGTBN     16.0     16.0 Coolant connection  OAL  OAW HBH  OAW OAH  SGTBN  HTPRM  WTHPRM  76.00
                                              SGTBU-   -  -G
                                                                 OAH
                                                                            WTHPRM
                                                                    H
          Blocks for Various Parting
                                                                        B

          and Grooving Blades
                                              SGTBU- C-
                                                                                     HBH
                                                                                                          OAL
                                  H
                                                     HTPRM
                                             B
           Designation
                                                      19.0
                                                                                     4.0
                                                                                               2.00
                                                                           30.0
           SGTBN 16-2
                                                                26.00
           SGTBU 16-5G
                                                                                                         86.00
           SGTBU 20-5G
                                  20.0
                                                                                               4.10
                                                                           43.0
                                                                38.00
                                            21.0
                                                                                                         86.00
                                                                                     9.0
                                                      26.0
           SGTBU 20-6G
                                                                                               5.30
                                                                38.20
                                                                                     12.9
                                  20.0
                                            19.1
                                                      32.0
                                                                           50.0
                                            26.1
           SGTBU 25-5G            16.0      17.0      26.0      34.00      43.0      13.0      4.10      100.00
                                                                                                         110.00
                                                      26.0
                                  25.0
                                                                                               4.10
                                                                           45.0
                                                                43.10
                                                                                     5.0
           SGTBU 25-6G            25.0      23.0      32.0      42.20      50.0      7.8       5.30      110.00
           SGTBU 25-8M            25.0      23.0      45.0      42.20      70.0      27.0      5.30      110.00
           SGTBU 25C-6  (1)       25.0      23.0      32.0      42.20      50.0      7.8       5.30      110.00
           SGTBU 32-25-6G         32.0      25.1      32.0      44.15      54.0      4.8       5.30      110.00
           SGTBU 32-6G            32.0      29.1      32.0      28.20      54.0      4.8       5.30      110.00
           SGTBU 32-8M            32.0      29.0      45.0      48.20      70.0      20.0      5.30      110.00
           SGTBU 32C-14  (1)      32.0      28.0      52.6      63.00      99.8      41.7      12.60     140.00
           SGTBU 40-6G            40.0       -        32.0      60.00      57.0       -        5.30      114.00
           SGTBU 40-9             40.0      41.0      52.6      66.00      81.0      22.0      8.00      130.00
           SGTBU 40C-14  (1)      40.0      28.0      52.6      63.00      99.8      33.8      12.60     140.00
           SGTBU 50-9             50.0      41.0      52.6      66.00      83.0      14.0      8.00      135.00
           SGTBU 50C-14  (1)      50.0      28.0      52.6      63.00      99.8      23.8      12.60     140.00
           SGTBU 100-9-12  (2)    50.0      49.0      100.0     106.00     155.0     73.5      15.00     225.00
           SGTBU 150-9-12  (2)    50.0      49.0      150.0     106.00     209.0     127.5     15.00     306.00
          •  Choose blade by HTPRM and WTHPRM dimensions
          (1)  Elbow-style connector unit supplied with each JET-CUT tool block
          (2)  See more detailed information below
          For tools, see pages: Anti-Vibration Blades (284) • CGFG 51-P8 (580) • CGHN-8-10D (287) • CGHN-D (283) • CGHN-DG (283) • CGHN-P8 (283)
          •  CGHR/L-12-14D (333) • CGHR/L-P8DG (284) • DGFH (268) • DGFHR/L (468) • DGFHR/L-B-D..(R/L) (470) • HFFA (557) • HFFH (557) • HFFR/L-T (564) • HGFH (268)
          •  PCHBR/L (318) • SGFFA (587) • SGFFH (588)  • TGFH/R/L (332) • TGFHL-TR (505) • TGFHR/L (495) • TGHN-D (271) • TNFFA-IQ (584) • TNFFH-IQ (583)
           SGTBU 100/150-9-12
                             H
            HTPRM                                     OAH
                        B   HBH
                    OAW                   OAL

          Spare Parts
           Designation
           SGTBN 16-2            SR M5X20DIN912        HW 4.0
           SGTBU 16-5G     BKU 86  SR M6X16 DIN912     HW 5.0
           SGTBU 20-5G     BKU 86  SR M6X16 DIN912     HW 5.0
           SGTBU 20-6G    BKU 100  SR M6X16 DIN912     HW 5.0
           SGTBU 25-5G    BKU 105  SR M6X16 DIN912     HW 5.0
           SGTBU 25-6G    BKU 110  SR M6X16 DIN912     HW 5.0
           SGTBU 25-8M    BKU 110  SR M6X16 DIN912  SR M6X30 DIN912  HW 5.0
           SGTBU 25C-6    BKU 110  SR M6X16 DIN912     HW 5.0                         SGCU-344*  CF 343*  CGF 343*  CGM 343*
           SGTBU 32-25-6G  BKU 110  SR M6X16 DIN912    HW 5.0
           SGTBU 32-6G    BKU 110  SR M6X16 DIN912     HW 5.0
           SGTBU 32-8M    BKU 110  SR M6X16 DIN912     HW 5.0
           SGTBU 32C-14   BKU 32-14  SR M10X30 DIN912  HW 8.0  JHP ELBOW 90-G1/8-7/16UNF  OR 34X2.5N
           SGTBU 40-6G    BKU 110  SR M6X16 DIN912     HW 5.0
           SGTBU 40-9      BK 509  SR M8X25DIN912      HW 6.0
           SGTBU 40C-14   BKU 32-14  SR M10X30 DIN912  HW 8.0  JHP ELBOW 90-G1/8-7/16UNF  OR 34X2.5N
           SGTBU 50-9      BK 509  SR M8X25DIN912      HW 6.0
           SGTBU 50C-14   BKU 32-14  SR M10X30 DIN912  HW 8.0  JHP ELBOW 90-G1/8-7/16UNF  OR 34X2.5N
           SGTBU 100-9-12        SR M10X25 DIN912      HW 8.0
           SGTBU 150-9-12        SR M10X25 DIN912      HW 8.0
          *  Optional, should be ordered separately
