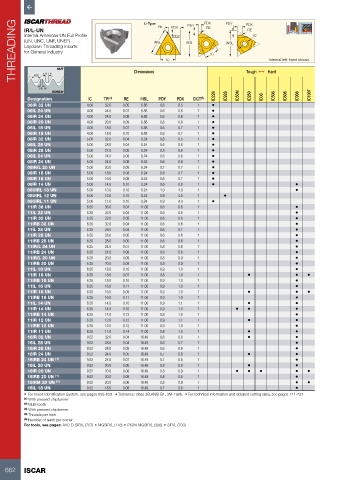

Page 664 - ISCAR(TURNING-CATALOG-42-2022)

THREADING IR/L-UN NUT U-Type lNSL IC PDX lNSL PDX IC PDY PDX IC Internal left-hand shown
PDY
RE
RE
RE
Internal American UN Full Profile
PDY
(UN, UNC, UNF, UNEF)

lNSL
Laydown Threading Inserts
for General Industry

1/4 TP
60°
1/8 TP Dimensions Tough 1 Hard
SCREW
Designation IC TPI (4) RE INSL PDY PDX CICT (5) IC228 IC928 IC50M IC250 IC08 IC508 IC808 IC908 IC1007
06IR 32 UN 4.00 32.0 0.05 6.88 0.6 0.5 1 •
06IL 24 UN 4.00 24.0 0.07 6.88 0.6 0.6 1 •
06IR 24 UN 4.00 24.0 0.08 6.88 0.6 0.6 1 •
06IR 20 UN 4.00 20.0 0.09 6.88 0.6 0.6 1 •
06IL 18 UN 4.00 18.0 0.07 6.88 0.6 0.7 1 •
06IR 18 UN 4.00 18.0 0.10 6.88 0.6 0.7 1 •
08IR 32 UN 5.00 32.0 0.04 8.24 0.6 0.5 1 •
08IL 28 UN 5.00 28.0 0.04 8.24 0.6 0.6 1 •
08IR 28 UN 5.00 27.0 0.05 8.24 0.5 0.6 1 •
08IL 24 UN 5.00 24.0 0.08 8.24 0.6 0.6 1 •
08IR 24 UN 5.00 24.0 0.08 8.24 0.6 0.6 1 •
08IR/L 20 UN 5.00 20.0 0.08 8.24 0.7 0.7 1 •
08IR 18 UN 5.00 18.0 0.08 8.24 0.6 0.7 1 •
08IR 16 UN 5.00 16.0 0.09 8.24 0.6 0.7 1 •
08IR 14 UN 5.00 14.0 0.10 8.24 0.6 0.8 1 • •
08UIRL 13 UN 5.00 13.0 0.10 8.24 1.0 4.0 1 •
08UIRL 12 UN 5.00 12.0 0.10 8.24 0.9 4.0 1 •
08UIRL 11 UN 5.00 11.0 0.10 8.24 0.9 4.0 1 •
11IR 36 UN 6.35 36.0 0.04 11.00 0.6 0.6 1 •
11IL 32 UN 6.35 32.0 0.04 11.00 0.6 0.6 1 •
11IR 32 UN 6.35 32.0 0.05 11.00 0.6 0.6 1 •
11IRB 32 UN 6.35 32.0 0.04 11.00 0.6 0.6 1 •
11IL 28 UN 6.35 28.0 0.04 11.00 0.6 0.7 1 •
11IR 28 UN 6.35 28.0 0.05 11.00 0.6 0.6 1 •
11IRB 28 UN 6.35 28.0 0.05 11.00 0.6 0.6 1 •
11IR/L 24 UN 6.35 24.0 0.07 11.00 0.8 0.8 1 •
11IRB 24 UN 6.35 24.0 0.08 11.00 0.6 0.6 1 •
11IR/L 20 UN 6.35 20.0 0.09 11.00 0.8 0.9 1 •
11IRB 20 UN 6.35 20.0 0.09 11.00 0.8 0.9 1 •
11IL 18 UN 6.35 18.0 0.10 11.00 0.9 1.0 1 •
11IR 18 UN 6.35 18.0 0.07 11.00 0.8 1.0 1 • • •
11IRB 18 UN 6.35 18.0 0.10 11.00 0.9 1.0 1 •
11IL 16 UN 6.35 16.0 0.11 11.00 0.9 1.0 1 •
11IR 16 UN 6.35 16.0 0.09 11.00 0.9 1.0 1 • • •
11IRB 16 UN 6.35 16.0 0.11 11.00 0.9 1.0 1 •
11IL 14 UN 6.35 14.0 0.10 11.00 0.9 1.1 1 • •
11IR 14 UN 6.35 14.0 0.10 11.00 0.9 1.0 1 • • •
11IRB 14 UN 6.35 14.0 0.13 11.00 0.9 1.0 1 •
11IR 12 UN 6.35 12.0 0.12 11.00 0.9 1.1 1 • •
11IRB 12 UN 6.35 12.0 0.13 11.00 0.9 1.0 1 •
11IR 11 UN 6.35 11.0 0.14 11.00 0.8 1.0 1 • •
16IR 32 UN 9.52 32.0 0.04 16.49 0.6 0.6 1 • •
16IL 28 UN 9.52 28.0 0.04 16.49 0.6 0.7 1 •
16IR 28 UN 9.52 28.0 0.05 16.49 0.6 0.6 1 •
16IR 24 UN 9.52 24.0 0.05 16.49 0.7 0.8 1 • •
16IRB 24 UN (1) 9.52 24.0 0.07 16.49 0.7 0.8 1 •
16IL 20 UN 9.52 20.0 0.06 16.49 0.8 0.9 1 • •
16IR 20 UN 9.52 20.0 0.06 16.49 0.8 0.9 1 • • • • •
16IRB 20 UN (1) 9.52 20.0 0.09 16.49 0.8 0.8 1 •
16IRM 20 UN (1) 9.52 20.0 0.06 16.49 0.8 0.9 1 • •
16IL 18 UN 9.52 18.0 0.08 16.49 0.7 0.8 1 •
• For Insert Identification System, see pages 638-639 • Tolerance: class 2B,ANSI B1, 3M-1986. • For technical information and detailed cutting data, see pages 711-727
(1) With pressed chipformer
(2) Multi-tooth
(3) With pressed chipformer.
(4) Threads per inch
(5) Number of teeth per corner
For tools, see pages: AVC-D-SIR/L (707) • MGSIR/L (118) • PICIN-MGSIR/L (386) • SIR/L (703)
