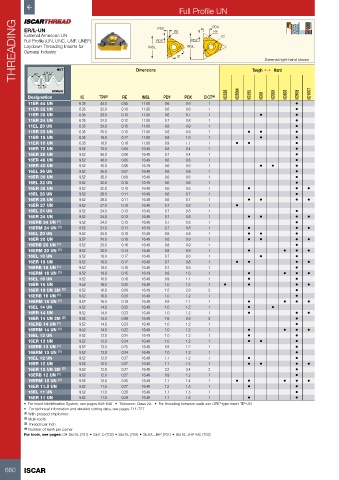

Page 662 - ISCAR(TURNING-CATALOG-42-2022)

Full Profile UN

THREADING External American UN INSL PDY RE IC INSL RE IC External right-hand shown
PDX
PDX
ER/L-UN
PDY
Full Profile (UN, UNC, UNF, UNEF)
Laydown Threading Inserts for
General Industry

1/4 TP
60°
1/8 TP NUT Dimensions Tough 1 Hard
SCREW IC1007
Designation IC TPI (3) RE INSL PDY PDX CICT (4) IC228 IC50M IC250 IC08 IC508 IC808 IC908
11ER 44 UN 6.35 44.0 0.05 11.00 0.6 0.6 1 •
11ER 32 UN 6.35 32.0 0.10 11.00 0.6 0.6 1 •
11ER 28 UN 6.35 28.0 0.10 11.00 0.6 0.7 1 • •
11ER 24 UN 6.35 24.0 0.12 11.00 0.7 0.8 1 •
11EL 20 UN 6.35 20.0 0.15 11.00 0.8 0.9 1 •
11ER 20 UN 6.35 20.0 0.15 11.00 0.8 0.9 1 • • •
11ER 18 UN 6.35 18.0 0.17 11.00 0.8 1.0 1 • •
11ER 16 UN 6.35 16.0 0.18 11.00 0.9 1.1 1 • • •
16ER 72 UN 9.52 72.0 0.04 16.49 0.8 0.4 1 •
16ER 56 UN 9.52 56.0 0.06 16.49 0.7 0.4 1 •
16ER 48 UN 9.52 48.0 0.05 16.49 0.6 0.6 1 •
16ER 40 UN 9.52 40.0 0.06 16.49 0.6 0.6 1 • • •
16EL 36 UN 9.52 36.0 0.07 16.49 0.6 0.6 1 •
16ER 36 UN 9.52 36.0 0.08 16.49 0.6 0.6 1 •
16EL 32 UN 9.52 32.0 0.10 16.49 0.6 0.6 1 •
16ER 32 UN 9.52 32.0 0.10 16.49 0.6 0.6 1 • • •
16EL 28 UN 9.52 28.0 0.11 16.49 0.6 0.7 1 •
16ER 28 UN 9.52 28.0 0.11 16.49 0.6 0.7 1 • • • •
16ER 27 UN 9.52 27.0 0.10 16.49 0.7 0.8 1 •
16EL 24 UN 9.52 24.0 0.13 16.49 0.7 0.8 1 •
16ER 24 UN 9.52 24.0 0.13 16.49 0.7 0.8 1 • • • •
16ERB 24 UN (1) 9.52 24.0 0.13 16.49 0.7 0.8 1 •
16ERM 24 UN (1) 9.52 24.0 0.11 16.49 0.7 0.8 1 • • •
16EL 20 UN 9.52 20.0 0.16 16.49 0.8 0.8 1 • • •
16ER 20 UN 9.52 20.0 0.16 16.49 0.8 0.9 1 • • • •
16ERB 20 UN (1) 9.52 20.0 0.16 16.49 0.8 0.9 1 •
16ERM 20 UN (1) 9.52 20.0 0.14 16.49 0.8 0.9 1 • • • •
16EL 18 UN 9.52 18.0 0.17 16.49 0.7 0.8 1 • •
16ER 18 UN 9.52 18.0 0.17 16.49 0.7 0.8 1 • • • •
16ERB 18 UN (1) 9.52 18.0 0.18 16.49 0.7 0.8 1 •
16ERM 18 UN (1) 9.52 18.0 0.15 16.49 0.8 1.0 1 • • • •
16EL 16 UN 9.52 16.0 0.18 16.49 0.9 1.1 1 • •
16ER 16 UN 9.52 16.0 0.20 16.49 1.0 1.2 1 • • • •
16ER 16 UN 2M (2) 9.52 16.0 0.09 16.49 1.5 2.3 2 •
16ERB 16 UN (1) 9.52 16.0 0.20 16.49 1.0 1.2 1 •
16ERM 16 UN (1) 9.52 16.0 0.19 16.49 0.9 1.1 1 • • • •
16EL 14 UN 9.52 14.0 0.22 16.49 1.0 1.2 1 • •
16ER 14 UN 9.52 14.0 0.23 16.49 1.0 1.2 1 • • •
16ER 14 UN 2M (2) 9.52 14.0 0.09 16.49 1.6 2.6 2 •
16ERB 14 UN (1) 9.52 14.0 0.23 16.49 1.0 1.2 1 •
16ERM 14 UN (1) 9.52 14.0 0.22 16.49 1.0 1.2 1 • • • •
16EL 13 UN 9.52 13.0 0.24 16.49 1.0 1.2 1 • •
16ER 13 UN 9.52 13.0 0.24 16.49 1.0 1.2 1 • • •
16ERB 13 UN (1) 9.52 13.0 0.25 16.49 0.9 1.2 1 •
16ERM 13 UN (1) 9.52 13.0 0.24 16.49 1.0 1.3 1 •
16EL 12 UN 9.52 12.0 0.27 16.49 1.1 1.2 1 • •
16ER 12 UN 9.52 12.0 0.27 16.49 1.1 1.2 1 • • • •
16ER 12 UN 2M (2) 9.52 12.0 0.27 16.49 2.2 3.4 2 •
16ERB 12 UN (1) 9.52 12.0 0.27 16.49 0.9 1.2 1 •
16ERM 12 UN (1) 9.52 12.0 0.25 16.49 1.1 1.4 1 • • • • •
16ER 11.5 UN 9.52 11.5 0.27 16.49 1.2 1.5 1 • •
16EL 11 UN 9.52 11.0 0.28 16.49 1.1 1.5 1 •
16ER 11 UN 9.52 11.0 0.29 16.49 1.1 1.5 1 • •
• For Insert Identification System, see pages 638-639 • Tolerance: Class 2A • For threading between walls use GRIP-type insert TIP-UN
• For technical information and detailed cutting data, see pages 711-727
(1) With pressed chipformer.
(2) Multi-tooth
(3) Threads per inch
(4) Number of teeth per corner
For tools, see pages: C#-SER/L (701) • SER-D (702) • SER/L (700) • SER/L-JHP (701) • SER/L-JHP-MC (702)
