P. 696

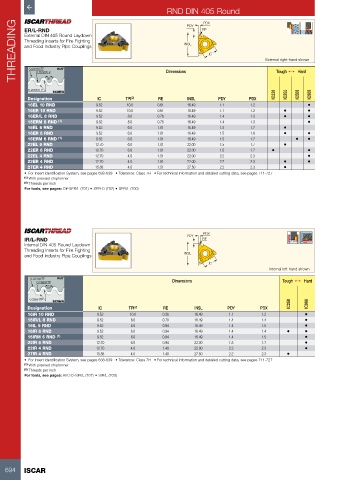

RND DIN 405 Round


      THREADING  External DIN 405 Round Laydown                   INSL    IC                  External right-hand shown
                                                                        PDX
                                                                   PDY
                                                                        RE
          ER/L-RND
          Threading Inserts for Fire Fighting
          and Food Industry Pipe Couplings


           0.22105TP
                     NUT
              0.25597TP
           0.23851TP  30°                                  Dimensions                             Tough 1   Hard
                    SCREW                                                                         IC228  IC250  IC508  IC908
           Designation             IC        TPI (2)     RE        INSL       PDY       PDX
           16EL 10 RND             9.52       10.0      0.61       16.49      1.1        1.2                 •
           16ER 10 RND             9.52       10.0      0.61       16.49      1.1        1.2         •       •
           16ER/L 8 RND            9.52       8.0       0.76       16.49      1.4        1.3         •       •
           16ERM 8 RND  (1)        9.52       8.0       0.75       16.49      1.4        1.3                 •
           16EL 6 RND              9.52       6.0       1.01       16.49      1.5        1.7         •
           16ER 6 RND              9.52       6.0       1.01       16.49      1.5        1.6         •       •
           16ERM 6 RND  (1)        9.52       6.0       1.01       16.49      1.5        1.7             •   •
           22EL 6 RND             12.70       6.0       1.01       22.00      1.5        1.7         •
           22ER 6 RND             12.70       6.0       1.01       22.00      1.5        1.7    •            •
           22EL 4 RND             12.70       4.0       1.51       22.00      2.2        2.3                 •
           22ER 4 RND             12.70       4.0       1.51       22.00      2.2        2.3         •       •
           27ER 4 RND             15.88       4.0       1.51       27.50      2.2        2.3         •
          •  For Insert Identification System, see pages 638-639   • Tolerance: Class 7H   • For technical information and detailed cutting data, see pages 711-727
          (1)  With pressed chipformer
          (2)  Threads per inch
          For tools, see pages: C#-SER/L (701) • SER-D (702) • SER/L (700)





                                                                        PDX

          IR/L-RND                                                 PDY  RE
          Internal DIN 405 Round Laydown
          Threading Inserts for Fire Fighting
          and Food Industry Pipe Couplings                        INSL
                                                                          IC
                                                                                                Internal left-hand shown

            0.22105TP  NUT
              0.25597TP                                       Dimensions                            Tough 1   Hard
                 30°
           0.23851TP
                    SCREW                                                                              IC250  IC908
           Designation              IC        TPI (2)     RE         INSL        PDY        PDX
           16IR 10 RND             9.52        10.0       0.36       16.49       1.1         1.2            •
           16IR/L 8 RND            9.52        8.0        0.70       16.49       1.4         1.4            •
           16IL 6 RND              9.52        6.0        0.94       16.49       1.4         1.5            •
           16IR 6 RND              9.52        6.0        0.94       16.49       1.4         1.4      •     •
           16IRM 6 RND  (1)        9.52        6.0        0.94       16.49       1.4         1.5            •
           22IR 6 RND              12.70       6.0        0.94       22.00       1.5         1.7            •
           22IR 4 RND              12.70       4.0        1.40       22.00       2.2         2.3            •
           27IR 4 RND              15.88       4.0        1.40       27.50       2.2         2.3      •
          •  For Insert Identification System, see pages 638-639   • Tolerance: Class 7H   • For technical information and detailed cutting data, see pages 711-727
          (1)  With pressed chipformer
          (2)  Threads per inch
          For tools, see pages: AVC-D-SIR/L (707) • SIR/L (703)
