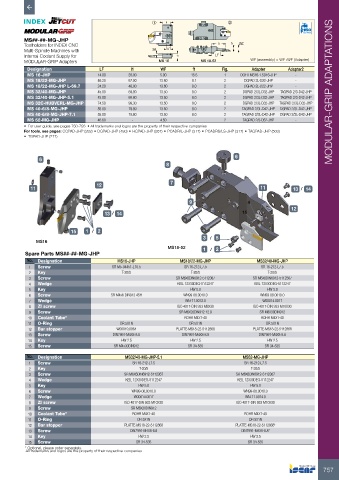

P. 759

1   l1                    2
                                                                                                           150
                                                                                                            Bar Max
          MS##-##-MG-JHP
          Toolholders for INDEX CNC                                           l1  f1  WF
          Multi-Spindle Machines with                  WF   LF
          Internal Coolant Supply for                          f1            LF
          MODULAR-GRIP Adapters                          MS 16         MS 18-52          WF (assembly) = WF+WF (Adapter)
           Designation              LF         l1        WF          f1        Fig.      Adapter      Adapter2
           MS 16-JHP               14.00      26.00      5.00       15.5        1    DGFH MS16-1.5D16-JHP  -
           MS 18/22-MG-JHP         46.20      67.00      13.60      8.1         2      DGPAD 2L-D22-JHP  -
           MS 18/22-MG-JHP L-69.7  24.20      48.00      13.60      8.0         2      DGPAD 2L-D22-JHP  -
           MS 32/40-MG-JHP         45.00      69.80      13.50      8.0         2     DGPAD 2/3L-D32-JHP  TAGPAD 2/3-D42-JHP MODULAR-GRIP ADAPTATIONS
           MS 32/40-MG-JHP-5.1     45.00      69.80      13.50      8.0         2     DGPAD 2/3L-D32-JHP  TAGPAD 2/3-D42-JHP
           MS 32C-HUBVERL-MG-JHP   74.50      99.30      13.50      8.0         2     DGPAD 2/3L-D32-JHP  TAGPAD 2/3L-D32-JHP
           MS 40-6/8-MG-JHP        55.00      79.80      13.50      8.0         2     TAGPAD 2/3L-D42-JHP  DGPAD 2/3L-D42-JHP
           MS 40-6/8-MG-JHP-7.1    55.00      79.80      13.50      8.0         2     TAGPAD 2/3L-D42-JHP  DGPAD 2/3L-D42-JHP
           MS 52-MG-JHP            46.60       -         4.50        -          2     TAGPAD 2/3-D52-JHP  -
          •  For user guide, see pages 750-756  • All trademarks and logos are the property of their respective companies
          For tools, see pages: CGPAD-JHP (282) • DGPAD-JHP (480) • HGPAD-JHP (267) • PCADR/L-JHP (317) • PCADRS/LS-JHP (317) • TAGPAD-JHP (500)
          •  TGPAD-JHP (271)



                                                                                    6
               6
                                                           8


                                   12                        7
            11                                                                              11          13 / 14

                                                                    9                   4
                                                                                                       12
                                      13 / 14                                         15


                          15   1 / 2
                                                                        3  / 5
              MS16                                           MS18-52
                                                            MS18-52     1  / 2
          Spare Parts MS##-##-MG-JHP
          No.  Designation                MS16-JHP              MS18/22-MG-JHP             MS32/40-MG-JHP
           1  Screw                     SR M5-04451-L10.5         SR 16-212-L7.5             SR 16-212-L7.5
           2  Key                           T-20/5                  T-20/5                     T-20/5
           3  Screw                                            SR M6X6DIN6912-5112367     SR M6X6DIN6912-5112367
           4  Wedge                                            KEIL 12X30DEG-5112247      KEIL 12X30DEG-5112247
           5  Key                                                   HW 5.0                     HW 5.0
           6  Screw                     SR M4x6 DIN913 45H       WN99-08.0010.0             WN99-08.0010.0
           7  Wedge                                               WN-11.0012.0               W00014.0017
           8  ZI screw                                         ISO 4017-DIN 933 M8X30     ISO 4017-DIN 933 M10X30
           9  Screw                                             SR M6X20DIN912 12.9         SR M8X30DIN912
           10  Coolant Tube*                                      ROHR M4X1-40               ROHR M4X1-40
           11  O-Ring                      OR 5X1N                 OR 5X1N                    OR 5X1N
           12  Bar stopper                W00019.0064          PLATTE-MS18-22-5112868     PLATTE-MS18-22-5112868
           13  Screw                     DIN7991-M4X8-8.8        DIN7991-M4X8-8.8           DIN7991-M4X8-8.8
           14  Key                          HW 2.5                  HW 2.5                     HW 2.5
           15  Screw                     SR M4x30DIN912            SR 34-535                  SR 34-535

          No.  Designation                   MS32/40-MG-JHP-5.1                       MS52-MG-JHP
           1  Screw                             SR 16-212-L7.5                         SR 16-212-L7.5
           2  Key                                 T-20/5                                 T-20/5
           3  Screw                          SR M6X6DIN6912-5112367                 SR M6X6DIN6912-5112367
           4  Wedge                          KEIL 12X30DEG-5112247                  KEIL 12X30DEG-5112247
           5  Key                                 HW 5.0                                 HW 5.0
           6  Screw                            WN99-08.0010.0                          WN99-08.0010.0
           7  Wedge                             W00014.0017                            WN-11.0014.0
           8  ZI screw                       ISO 4017-DIN 933 M10X30                ISO 4017-DIN 933 M10X30
           9  Screw                            SR M8X30DIN912
           10  Coolant Tube*                    ROHR M4X1-40                           ROHR M4X1-40
           11  O-Ring                            OR 5X1N                                OR 5X1N
           12  Bar stopper                   PLATTE-MS18-22-5112868                 PLATTE-MS18-22-5112868*
           13  Screw                           DIN7991-M4X8-8.8                       DIN7991-M4X8-8.8*
           14  Key                                HW 2.5                                 HW 2.5
           15  Screw                             SR 34-535                              SR 34-535
          * Optional, please order separately.
