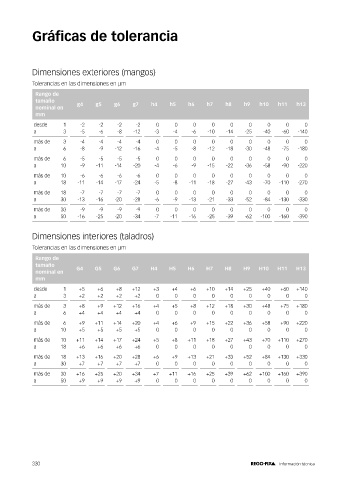

Gráficas de tolerancia

Dimensiones exteriores (mangos)

Tolerancias en las dimensiones en µm
Rango de
tamaño g4 g5 g6 g7 h4 h5 h6 h7 h8 h9 h10 h11 h13
nominal en
mm

desde 1 -2 -2 -2 -2 0 0 0 0 0 0 0 0 0
a 3 -5 -6 -8 -12 -3 -4 -6 -10 -14 -25 -40 -60 -140
más de 3 -4 -4 -4 -4 0 0 0 0 0 0 0 0 0
a 6 -8 -9 -12 -16 -4 -5 -8 -12 -18 -30 -48 -75 -180
más de 6 -5 -5 -5 -5 0 0 0 0 0 0 0 0 0
a 10 -9 -11 -14 -20 -4 -6 -9 -15 -22 -36 -58 -90 -220
más de 10 -6 -6 -6 -6 0 0 0 0 0 0 0 0 0
a 18 -11 -14 -17 -24 -5 -8 -11 -18 -27 -43 -70 -110 -270

más de 18 -7 -7 -7 -7 0 0 0 0 0 0 0 0 0
a 30 -13 -16 -20 -28 -6 -9 -13 -21 -33 -52 -84 -130 -330
más de 30 -9 -9 -9 -9 0 0 0 0 0 0 0 0 0
a 50 -16 -25 -20 -34 -7 -11 -16 -25 -39 -62 -100 -160 -390

Dimensiones interiores (taladros)

Tolerancias en las dimensiones en µm
Rango de
tamaño G4 G5 G6 G7 H4 H5 H6 H7 H8 H9 H10 H11 H13
nominal en
mm

desde 1 +5 +6 +8 +12 +3 +4 +6 +10 +14 +25 +40 +60 +140
a 3 +2 +2 +2 +2 0 0 0 0 0 0 0 0 0
más de 3 +8 +9 +12 +16 +4 +5 +8 +12 +18 +30 +48 +75 +180
a 6 +4 +4 +4 +4 0 0 0 0 0 0 0 0 0
más de 6 +9 +11 +14 +20 +4 +6 +9 +15 +22 +36 +58 +90 +220
a 10 +5 +5 +5 +5 0 0 0 0 0 0 0 0 0
más de 10 +11 +14 +17 +24 +5 +8 +11 +18 +27 +43 +70 +110 +270
a 18 +6 +6 +6 +6 0 0 0 0 0 0 0 0 0

más de 18 +13 +16 +20 +28 +6 +9 +13 +21 +33 +52 +84 +130 +330
a 30 +7 +7 +7 +7 0 0 0 0 0 0 0 0 0
más de 30 +16 +25 +20 +34 +7 +11 +16 +25 +39 +62 +100 +160 +390
a 50 +9 +9 +9 +9 0 0 0 0 0 0 0 0 0

330 Información técnica
