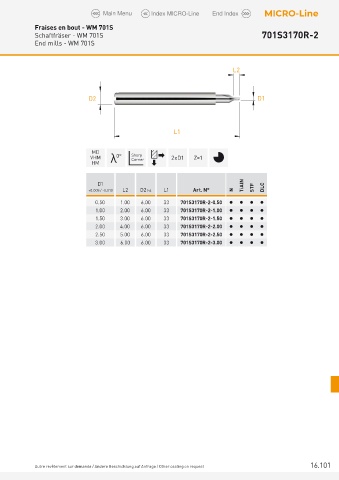

Fraises en bout - WM 701S
Schaftfräser - WM 701S 701S3170R-2
End mills - WM 701S

L2

D2 D1

L1

MD
VHM λ 0° Sharp 2xD1 Z=1
Corner
HM
D1 TiAlN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF DLC
0.50 1.00 6.00 33 701S3170R-2-0.50    
1.00 2.00 6.00 33 701S3170R-2-1.00    
1.50 3.00 6.00 33 701S3170R-2-1.50    
2.00 4.00 6.00 33 701S3170R-2-2.00    
2.50 5.00 6.00 33 701S3170R-2-2.50    
3.00 6.00 6.00 33 701S3170R-2-3.00    

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.101
