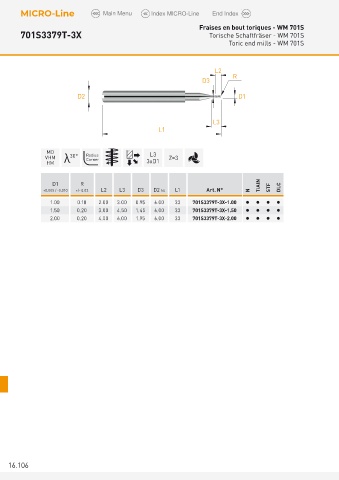

Fraises en bout toriques - WM 701S
701S3379T-3X Torische Schaftfräser - WM 701S
Toric end mills - WM 701S

L2
D3 R

D2 D1

L3
L1

MD L3
VHM λ 30° Radius Z=3
Corner
HM 3xD1
D1 R TiAlN
+0.005 / -0.010 +/- 0.02 L2 L3 D3 D2 h4 L1 Art. N° N STF DLC
1.00 0.10 2.00 3.00 0.95 6.00 33 701S3379T-3X-1.00    
1.50 0.20 3.00 4.50 1.45 6.00 33 701S3379T-3X-1.50    
2.00 0.20 4.00 6.00 1.95 6.00 33 701S3379T-3X-2.00    
