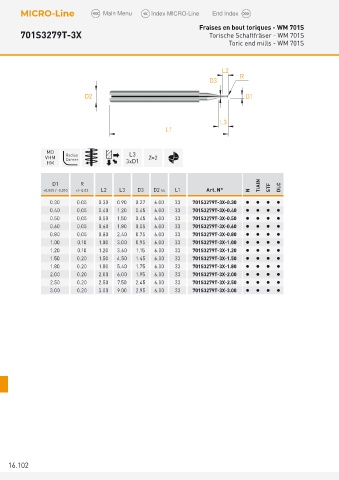

Fraises en bout toriques - WM 701S
701S3279T-3X Torische Schaftfräser - WM 701S
Toric end mills - WM 701S

L2
D3 R

D2 D1

L3
L1

MD L3
VHM Radius Z=2
Corner
HM 3xD1
D1 R TiAlN
+0.005 / -0.010 +/- 0.02 L2 L3 D3 D2 h4 L1 Art. N° N STF DLC
0.30 0.05 0.30 0.90 0.27 6.00 33 701S3279T-3X-0.30    
0.40 0.05 0.40 1.20 0.45 6.00 33 701S3279T-3X-0.40    
0.50 0.05 0.50 1.50 0.45 6.00 33 701S3279T-3X-0.50    
0.60 0.05 0.60 1.80 0.55 6.00 33 701S3279T-3X-0.60    
0.80 0.05 0.80 2.40 0.75 6.00 33 701S3279T-3X-0.80    
1.00 0.10 1.00 3.00 0.95 6.00 33 701S3279T-3X-1.00    
1.20 0.10 1.20 3.60 1.15 6.00 33 701S3279T-3X-1.20    
1.50 0.20 1.50 4.50 1.45 6.00 33 701S3279T-3X-1.50    
1.80 0.20 1.80 5.40 1.75 6.00 33 701S3279T-3X-1.80    
2.00 0.20 2.00 6.00 1.95 6.00 33 701S3279T-3X-2.00    
2.50 0.20 2.50 7.50 2.45 6.00 33 701S3279T-3X-2.50    
3.00 0.20 3.00 9.00 2.95 6.00 33 701S3279T-3X-3.00    
