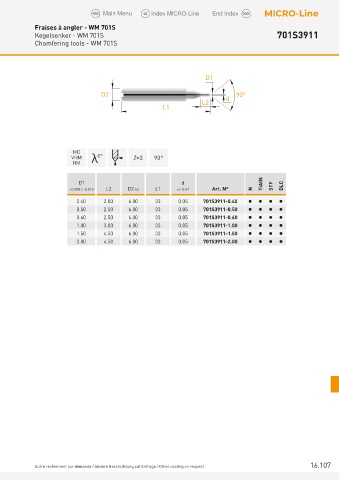

Fraises à angler - WM 701S
Kegelsenker - WM 701S 701S3911
Chamfering tools - WM 701S

D1

D2 90°
L2 d
L1

MD
VHM λ 0° Z=3 90°
HM

D1 d TiAlN
+0.010 / -0.010 L2 D2 h4 L1 +/- 0.02 Art. N° N STF DLC
0.40 2.00 6.00 33 0.05 701S3911-0.40    
0.50 2.50 6.00 33 0.05 701S3911-0.50    
0.60 2.50 6.00 33 0.05 701S3911-0.60    
1.00 3.00 6.00 33 0.05 701S3911-1.00    
1.50 4.50 6.00 33 0.05 701S3911-1.50    
2.00 4.50 6.00 33 0.05 701S3911-2.00    

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.107
