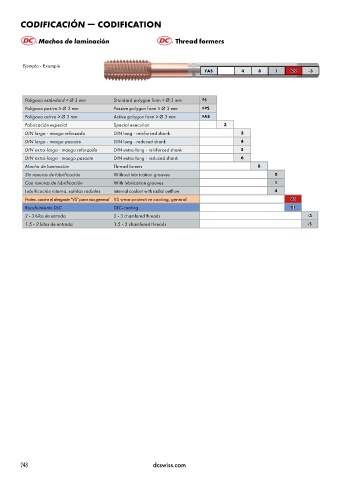

Page 251 - DC_SWISS(Catalogue_TM_ES-EN)

CODIFICACIÓN ž CODIFICATION

Machos de laminación Thread formers

Ejemplo - Example
FAS 4 8 1 VS -3

Poligono estándard < Ø 3 mm Standard polygon form < Ø 3 mm FS
Poligono pasivo ≥ Ø 3 mm Passive polygon form ≥ Ø 3 mm FPS
Poligono activo ≥ Ø 3 mm Active polygon form ≥ Ø 3 mm FAS
Fabricación especial Special execution 3
DIN largo - mango reforzado DIN long - reinforced shank 3
DIN largo - mango pasante DIN long - reduced shank 4
DIN extra-largo - mango reforzado DIN extra-long - reinforced shank 5
DIN extra-largo - mango pasante DIN extra-long - reduced shank 6
Macho de laminación Thread former 8
Sin ranuras de lubrificación Without lubrication grooves 0
Con ranuras de lubrificación With lubrication grooves 1
Lubrificación interna, salidas radiales Internal coolant with radial outflow 4
Protec. contra el desgaste "VS" para uso general VS wear-protective coating, general VS
Recubrimiento DLC DLC-coating DL
2 - 3 hilos de entrada 2 - 3 chamfered threads -3
1.5 - 2 hilos de entrada 1.5 - 2 chamfered threads -5
