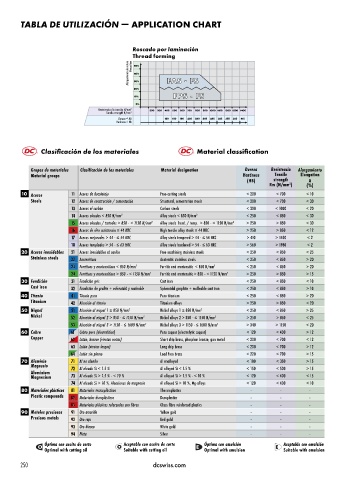

TABLA DE UTILIZACIÓN ž APPLICATION CHART

Roscado por laminación
Thread forming
Alargamiento de rotura Elongation 50% FAS - FS

40%
30%
20%
FPS - FS
10%
0%
Resistencia a la tracción N/mm 2 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400
Tensile strength N/mm 2
ˆ
Dureza = HB 120 150 180 205 240 265 295 325 355 385 415
Hardness = HB
ˆ

Clasificación de los materiales Material classification

Grupos de materiales Clasificación de los materiales Material designation Dureza Resistencia Alargamiento
Material groups Hardness Tensile Elongation
(HB) strength A
2
Rm (N/mm ) (%)
10 Aceros 11 Aceros de decoletaje Free-cutting steels < 200 < 700 < 10
Steels 12 Aceros de construcción / cementación Structural, cementation steels < 200 < 700 < 30
13 Aceros al carbón Carbon steels < 300 < 1000 < 20
14 Aceros aleados < 850 N/mm 2 Alloy steels < 850 N/mm 2 < 250 < 850 < 30
15 Aceros aleados / tratados > 850 - < 1150 N/mm 2 Alloy steels hard. / temp. > 850 - < 1150 N/mm 2 > 250 > 850 < 30
16 Aceros de alta resistencia ≤ 44 HRC High tensile alloy steels ≤ 44 HRC > 250 > 850 < 12
17 Aceros mejorades > 44 - ≤ 54 HRC Alloy steels tempered > 44 - ≤ 54 HRC > 410 > 1400 < 2
18 Aceros templados > 54 - ≤ 63 HRC Alloy steels hardened > 54 - ≤ 63 HRC > 560 > 1980 < 2
20 Aceros inoxidables 21 Aceros inoxidables al azufre Free machining stainless steels < 250 < 850 < 25
Stainless steels 22 Austeníticos Austenitic stainless steels < 250 < 850 > 20
23 Ferríticos y martensíticos < 850 N/mm 2 Ferritic and martensitic < 850 N/mm 2 < 250 < 850 > 20
24 Ferríticos y martensíticos > 850 - < 1150 N/mm 2 Ferritic and martensitic > 850 - < 1150 N/mm 2 > 250 > 850 > 15
30 Fundición 31 Fundición gris Cast iron < 250 < 850 < 10
Cast iron 32 Fundición de grafito + esferoidal y maleable Spheroidal graphite + malleable cast iron < 250 < 850 > 10
40 Titanio 41 Titanio puro Pure titanium < 250 < 850 > 20
Titanium 42 Aleación al titanio Titanium alloys > 250 > 850 < 20
50 Níquel 51 Aleación al níquel 1 ≤ 850 N/mm 2 Nickel alloys 1 ≤ 850 N/mm 2 < 250 < 850 > 25
Nickel 52 Aleación al níquel 2 > 850 - ≤ 1150 N/mm 2 Nickel alloys 2 > 850 - ≤ 1150 N/mm 2 > 250 > 850 < 25
53 Aleación al níquel 3 > 1150 - ≤ 1600 N/mm 2 Nickel alloys 3 > 1150 - ≤ 1600 N/mm 2 > 340 > 1150 < 20
60 Cobre 61 Cobre puro (electrolítico) Pure copper (electrolytic copper) < 120 < 400 > 12
Copper 62 62 Latón, bronce (virutas cortas) Short chip brass, phosphor bronze, gun metal < 200 < 700 < 12
63 Latón (virutas largas) Long chip brass < 200 < 700 > 12
64 Latón sin plomo Lead free brass < 220 < 700 > 15
70 Aluminio 71 Al no aleado Al unalloyed < 100 < 350 > 15
Magnesio 72 Al aleado Si < 1.5 % Al alloyed Si < 1.5 % < 150 < 500 > 15
Aluminium
Magnesium 73 Al aleado Si > 1.5 % - < 10 % Al alloyed Si > 1.5 % - < 10 % < 120 < 400 < 15
74 Al aleado Si > 10 %, Aleaciones de magnesio Al alloyed Si > 10 %, Mg-alloys < 120 < 400 < 10
80 Materiales plásticos 81 Materiales termoplásticos Thermoplastics - - -
Plastic compounds 82 Materiales duroplásticos Duroplastics - - -
83 Materiales plásticos reforzados con fibras Glass fibre reinforced plastics - - -
90 Metales preciosos 91 Oro amarillo Yellow gold - - -
Precious metals 92 Oro rojo Red gold - - -
93 Oro blanco White gold - - -
94 Plata Silver - - -

Óptima con aceite de corte Aceptable con aceite de corte Óptima con emulsión Aceptable con emulsión
Optimal with cutting oil Suitable with cutting oil Optimal with emulsion Suitable with emulsion

250 dcswiss.com
