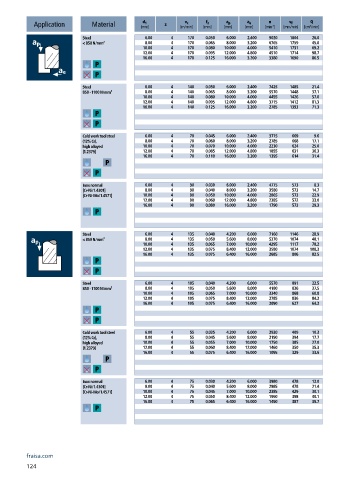

Page 126 - 21-036 APPLITEC catalogue.indb
P. 126
f z
a p
d 1
v c
v f
Q
a e
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 6.00 4 170 0.050 6.000 2.400 9020 1804 26.0
< 850 N/mm² 8.00 4 170 0.065 8.000 3.200 6765 1759 45.0
10.00 4 170 0.080 10.000 4.000 5410 1731 69.2
12.00 4 170 0.095 12.000 4.800 4510 1714 98.7
16.00 4 170 0.125 16.000 3.200 3380 1690 86.5
Steel 6.00 4 140 0.050 6.000 2.400 7425 1485 21.4
850 - 1100 N/mm² 8.00 4 140 0.065 8.000 3.200 5570 1448 37.1
10.00 4 140 0.080 10.000 4.000 4455 1426 57.0
12.00 4 140 0.095 12.000 4.800 3715 1412 81.3
16.00 4 140 0.125 16.000 3.200 2785 1393 71.3
Cold work tool steel 6.00 4 70 0.045 6.000 2.400 3715 669 9.6
(12% Cr), 8.00 4 70 0.060 8.000 3.200 2785 668 17.1
high alloyed 10.00 4 70 0.070 10.000 4.000 2230 624 25.0
[1.2379] 12.00 4 70 0.085 12.000 4.800 1855 631 36.3
16.00 4 70 0.110 16.000 3.200 1395 614 31.4
Inox normal 6.00 4 90 0.030 6.000 2.400 4775 573 8.3
[Cr-Ni/1.4301] 8.00 4 90 0.040 8.000 3.200 3580 573 14.7
[Cr-Ni-Mo/1.4571] 10.00 4 90 0.050 10.000 4.000 2865 573 22.9
12.00 4 90 0.060 12.000 4.800 2385 572 33.0
16.00 4 90 0.080 16.000 3.200 1790 573 29.3
Steel 6.00 4 135 0.040 4.200 6.000 7160 1146 28.9
< 850 N/mm² 8.00 4 135 0.050 5.600 8.000 5370 1074 48.1
10.00 4 135 0.065 7.000 10.000 4295 1117 78.2
12.00 4 135 0.075 8.400 12.000 3580 1074 108.3
16.00 4 135 0.075 6.400 16.000 2685 806 82.5
Steel 6.00 4 105 0.040 4.200 6.000 5570 891 22.5
850 - 1100 N/mm² 8.00 4 105 0.050 5.600 8.000 4180 836 37.5
10.00 4 105 0.065 7.000 10.000 3340 868 60.8
12.00 4 105 0.075 8.400 12.000 2785 836 84.2
16.00 4 105 0.075 6.400 16.000 2090 627 64.2
Cold work tool steel 6.00 4 55 0.035 4.200 6.000 2920 409 10.3
(12% Cr), 8.00 4 55 0.045 5.600 8.000 2190 394 17.7
high alloyed 10.00 4 55 0.055 7.000 10.000 1750 385 27.0
[1.2379] 12.00 4 55 0.060 8.400 12.000 1460 350 35.3
16.00 4 55 0.075 6.400 16.000 1095 329 33.6
Inox normal 6.00 4 75 0.030 4.200 6.000 3980 478 12.0
[Cr-Ni/1.4301] 8.00 4 75 0.040 5.600 8.000 2985 478 21.4
[Cr-Ni-Mo/1.4571] 10.00 4 75 0.045 7.000 10.000 2385 429 30.1
12.00 4 75 0.050 8.400 12.000 1990 398 40.1
16.00 4 75 0.065 6.400 16.000 1490 387 39.7
