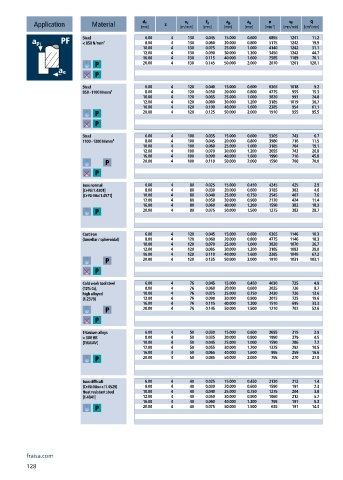

Page 130 - 21-036 APPLITEC catalogue.indb

a p
a e
n
d 1
v c
f z
Q
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 6.00 4 130 0.045 15.000 0.600 6895 1241 11.2
< 850 N/mm² 8.00 4 130 0.060 20.000 0.800 5175 1242 19.9
10.00 4 130 0.075 25.000 1.000 4140 1242 31.1
12.00 4 130 0.090 30.000 1.200 3450 1242 44.7
16.00 4 130 0.115 40.000 1.600 2585 1189 76.1
20.00 4 130 0.145 50.000 2.000 2070 1201 120.1
Steel 6.00 4 120 0.040 15.000 0.600 6365 1018 9.2
850 - 1100 N/mm² 8.00 4 120 0.050 20.000 0.800 4775 955 15.3
10.00 4 120 0.065 25.000 1.000 3820 993 24.8
12.00 4 120 0.080 30.000 1.200 3185 1019 36.7
16.00 4 120 0.100 40.000 1.600 2385 954 61.1
20.00 4 120 0.125 50.000 2.000 1910 955 95.5
Steel 6.00 4 100 0.035 15.000 0.600 5305 743 6.7
1100 - 1300 N/mm² 8.00 4 100 0.045 20.000 0.800 3980 716 11.5
10.00 4 100 0.060 25.000 1.000 3185 764 19.1
12.00 4 100 0.070 30.000 1.200 2655 743 26.8
16.00 4 100 0.090 40.000 1.600 1990 716 45.8
20.00 4 100 0.110 50.000 2.000 1590 700 70.0
Inox normal 6.00 4 80 0.025 15.000 0.450 4245 425 2.9
[Cr-Ni/1.4301] 8.00 4 80 0.030 20.000 0.600 3185 382 4.6
[Cr-Ni-Mo/1.4571] 10.00 4 80 0.040 25.000 0.750 2545 407 7.6
12.00 4 80 0.050 30.000 0.900 2120 424 11.4
16.00 4 80 0.060 40.000 1.200 1590 382 18.3
20.00 4 80 0.075 50.000 1.500 1275 383 28.7

Cast iron 6.00 4 120 0.045 15.000 0.600 6365 1146 10.3
(lamellar / spheroidal) 8.00 4 120 0.060 20.000 0.800 4775 1146 18.3
10.00 4 120 0.070 25.000 1.000 3820 1070 26.7
12.00 4 120 0.085 30.000 1.200 3185 1083 39.0
16.00 4 120 0.110 40.000 1.600 2385 1049 67.2
20.00 4 120 0.135 50.000 2.000 1910 1031 103.1

Cold work tool steel 6.00 4 76 0.045 15.000 0.450 4030 725 4.9
(12% Cr), 8.00 4 76 0.060 20.000 0.600 3025 726 8.7
high alloyed 10.00 4 76 0.075 25.000 0.750 2420 726 13.6
[1.2379] 12.00 4 76 0.090 30.000 0.900 2015 725 19.6
16.00 4 76 0.115 40.000 1.200 1510 695 33.3
20.00 4 76 0.145 50.000 1.500 1210 702 52.6

Titanium alloys 6.00 4 50 0.030 15.000 0.600 2655 319 2.9
> 300 HB 8.00 4 50 0.035 20.000 0.800 1990 279 4.5
[Ti6Al4V] 10.00 4 50 0.045 25.000 1.000 1590 286 7.2
12.00 4 50 0.055 30.000 1.200 1325 292 10.5
16.00 4 50 0.065 40.000 1.600 995 259 16.6
20.00 4 50 0.085 50.000 2.000 795 270 27.0

Inox difficult 6.00 4 40 0.025 15.000 0.450 2120 212 1.4
[Cr-Ni-Mo++/1.4529] 8.00 4 40 0.030 20.000 0.600 1590 191 2.3
Heat resistant steel 10.00 4 40 0.040 25.000 0.750 1275 204 3.8
[1.4841] 12.00 4 40 0.050 30.000 0.900 1060 212 5.7
16.00 4 40 0.060 40.000 1.200 795 191 9.2
20.00 4 40 0.075 50.000 1.500 635 191 14.3

fraisa.com
128
