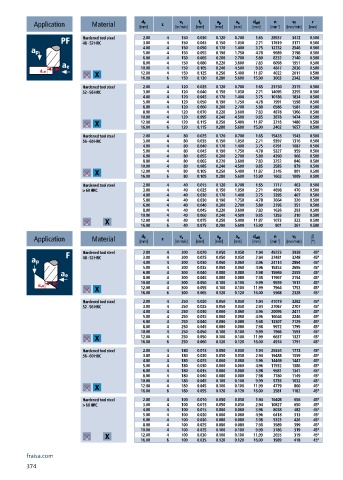

Page 376 - 21-036 APPLITEC catalogue.indb
P. 376
a p
a e
d eff
d 1
v c
f z
v f
r
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 2.00 4 150 0.030 0.120 0.700 1.65 28937 3472 0.500
48 - 52 HRC 3.00 4 150 0.045 0.150 1.050 2.71 17619 3171 0.500
4.00 4 150 0.050 0.170 1.400 3.75 12732 2546 0.500
5.00 4 150 0.055 0.190 1.750 4.78 9989 2198 0.500
6.00 4 150 0.065 0.200 2.700 5.80 8232 2140 0.500
8.00 4 150 0.080 0.220 3.600 7.83 6098 1951 0.500
10.00 4 150 0.105 0.240 4.500 9.85 4847 2036 0.500
12.00 4 150 0.125 0.250 5.400 11.87 4022 2011 0.500
16.00 6 150 0.130 0.280 5.600 15.90 3003 2342 0.500
Hardened tool steel 2.00 4 120 0.025 0.120 0.700 1.65 23150 2315 0.500
52 - 56 HRC 3.00 4 120 0.040 0.150 1.050 2.71 14095 2255 0.500
4.00 4 120 0.045 0.170 1.400 3.75 10186 1834 0.500
5.00 4 120 0.050 0.190 1.750 4.78 7991 1598 0.500
6.00 4 120 0.060 0.200 2.700 5.80 6586 1581 0.500
8.00 4 120 0.070 0.220 3.600 7.83 4878 1366 0.500
10.00 4 120 0.095 0.240 4.500 9.85 3878 1474 0.500
12.00 4 120 0.115 0.250 5.400 11.87 3218 1480 0.500
16.00 6 120 0.115 0.280 5.600 15.90 2402 1657 0.500
Hardened tool steel 2.00 4 80 0.025 0.120 0.700 1.65 15433 1543 0.500
56 - 60 HRC 3.00 4 80 0.035 0.150 1.050 2.71 9397 1316 0.500
4.00 4 80 0.040 0.170 1.400 3.75 6791 1087 0.500
5.00 4 80 0.045 0.190 1.750 4.78 5327 959 0.500
6.00 4 80 0.055 0.200 2.700 5.80 4390 966 0.500
8.00 4 80 0.065 0.220 3.600 7.83 3252 846 0.500
10.00 4 80 0.085 0.240 4.500 9.85 2585 879 0.500
12.00 4 80 0.105 0.250 5.400 11.87 2145 901 0.500
16.00 6 80 0.105 0.280 5.600 15.90 1602 1009 0.500
Hardened tool steel 2.00 4 40 0.015 0.120 0.700 1.65 7717 463 0.500
> 60 HRC 3.00 4 40 0.025 0.150 1.050 2.71 4698 470 0.500
4.00 4 40 0.030 0.170 1.400 3.75 3395 407 0.500
5.00 4 40 0.030 0.190 1.750 4.78 2664 320 0.500
6.00 4 40 0.040 0.200 2.700 5.80 2195 351 0.500
8.00 4 40 0.045 0.220 3.600 7.83 1626 293 0.500
10.00 4 40 0.060 0.240 4.500 9.85 1293 310 0.500
12.00 4 40 0.075 0.250 5.400 11.87 1073 322 0.500
16.00 6 40 0.075 0.280 5.600 15.90 801 361 0.500
a e
a p
d eff
v f
n
f z
d 1
v c
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 2.00 4 300 0.020 0.050 0.050 1.94 49223 3938 45°
48 - 52 HRC 3.00 4 300 0.025 0.050 0.050 2.94 32481 3248 45°
4.00 4 300 0.030 0.060 0.060 3.96 24114 2894 45°
5.00 4 300 0.035 0.060 0.060 4.96 19253 2695 45°
6.00 4 300 0.040 0.080 0.080 5.98 15969 2555 45°
8.00 4 300 0.045 0.080 0.080 7.98 11967 2154 45°
10.00 4 300 0.050 0.100 0.100 9.99 9559 1912 45°
12.00 4 300 0.055 0.100 0.100 11.99 7964 1752 45°
16.00 6 300 0.065 0.120 0.120 16.00 5968 2328 45°
Hardened tool steel 2.00 4 250 0.020 0.050 0.050 1.94 41019 3282 45°
52 - 56 HRC 3.00 4 250 0.025 0.050 0.050 2.94 27067 2707 45°
4.00 4 250 0.030 0.060 0.060 3.96 20095 2411 45°
5.00 4 250 0.035 0.060 0.060 4.96 16044 2246 45°
6.00 4 250 0.040 0.080 0.080 5.98 13307 2129 45°
8.00 4 250 0.045 0.080 0.080 7.98 9972 1795 45°
10.00 4 250 0.050 0.100 0.100 9.99 7966 1593 45°
12.00 4 250 0.050 0.100 0.100 11.99 6637 1327 45°
16.00 6 250 0.060 0.120 0.120 16.00 4974 1791 45°
Hardened tool steel 2.00 4 180 0.015 0.050 0.050 1.94 29534 1772 45°
56 - 60 HRC 3.00 4 180 0.020 0.050 0.050 2.94 19488 1559 45°
4.00 4 180 0.025 0.060 0.060 3.96 14469 1447 45°
5.00 4 180 0.030 0.060 0.060 4.96 11552 1386 45°
6.00 4 180 0.035 0.080 0.080 5.98 9581 1341 45°
8.00 4 180 0.040 0.080 0.080 7.98 7180 1149 45°
10.00 4 180 0.045 0.100 0.100 9.99 5735 1032 45°
12.00 4 180 0.045 0.100 0.100 11.99 4779 860 45°
16.00 6 180 0.055 0.120 0.120 16.00 3581 1182 45°
Hardened tool steel 2.00 4 100 0.010 0.050 0.050 1.94 16408 656 45°
> 60 HRC 3.00 4 100 0.015 0.050 0.050 2.94 10827 650 45°
4.00 4 100 0.015 0.060 0.060 3.96 8038 482 45°
5.00 4 100 0.020 0.060 0.060 4.96 6418 513 45°
6.00 4 100 0.020 0.080 0.080 5.98 5323 426 45°
8.00 4 100 0.025 0.080 0.080 7.98 3989 399 45°
10.00 4 100 0.025 0.100 0.100 9.99 3186 319 45°
12.00 4 100 0.030 0.100 0.100 11.99 2655 319 45°
16.00 6 100 0.035 0.120 0.120 16.00 1989 418 45°
fraisa.com
374
