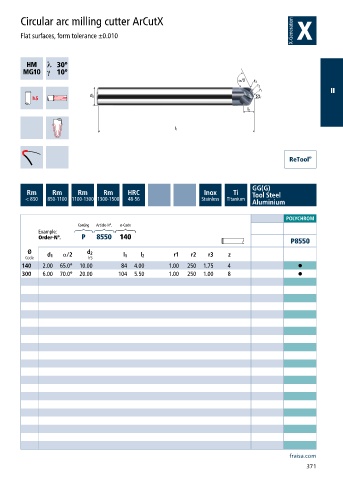

Circular arc milling cutter ArCutX

       Flat surfaces, form tolerance ±0.010


              h    ƍ
              a    ƍ

                                                                                             II















                                                                       GG(G)
        Rm      Rm     Rm     Rm    HRC                   Inox    Ti   Tool Steel
        < 850  850-1100 1100-1300 1300-1500  48-56       Stainless  Titanium
                                                                       Aluminium
                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.   P   8550  140
                                                                                  P8550
         Ø               d 2
        Code  d 1  α/2   h5        l 1  l 2      r1   r2   r3   z
       140   2.00  65.0°  10.00    84  4.00     1.00  250  1.75  4                  •
       300   6.00  70.0°  20.00   104  5.50     1.00  250  1.00  8                  •
