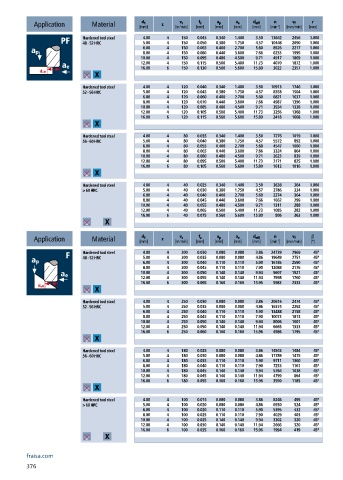

P. 378

a e
                                                                       d eff
                                                             a p
                                        d 1
                                                   v c
                                                                                  v f
                                                        f z
                                                                             n
                                                                                        r
          Application      Material     [mm]  z   [m/min]  [mm]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [mm]
                        Hardened tool steel    4.00  4  150  0.045  0.340  1.400  3.50  13642  2456  1.000
                        48 - 52 HRC      5.00  4   150  0.050  0.380  1.750  4.57  10448  2090  1.000
                                         6.00  4   150  0.065  0.400  2.700  5.60  8526  2217  1.000
                                         8.00  4   150  0.080  0.440  3.600  7.66  6233  1995  1.000
                                        10.00  4   150  0.095  0.480  4.500  9.71  4917  1869  1.000
                                        12.00  4   150  0.115  0.500  5.400  11.73  4070  1872  1.000
                                        16.00  6   150  0.130  0.560  5.600  15.80  3022  2357  1.000
                        Hardened tool steel    4.00  4  120  0.040  0.340  1.400  3.50  10913  1746  1.000
                        52 - 56 HRC      5.00  4   120  0.045  0.380  1.750  4.57  8358  1504  1.000
                                         6.00  4   120  0.060  0.400  2.700  5.60  6821  1637  1.000
                                         8.00  4   120  0.070  0.440  3.600  7.66  4987  1396  1.000
                                        10.00  4   120  0.085  0.480  4.500  9.71  3934  1338  1.000
                                        12.00  4   120  0.105  0.500  5.400  11.73  3256  1368  1.000
                                        16.00  6   120  0.115  0.560  5.600  15.80  2418  1668  1.000
                        Hardened tool steel    4.00  4  80  0.035  0.340  1.400  3.50  7276  1019  1.000
                        56 - 60 HRC      5.00  4    80  0.040  0.380  1.750  4.57  5572  892  1.000
                                         6.00  4    80  0.055  0.400  2.700  5.60  4547  1000  1.000
                                         8.00  4    80  0.065  0.440  3.600  7.66  3324  864  1.000
                                        10.00  4    80  0.080  0.480  4.500  9.71  2623  839  1.000
                                        12.00  4    80  0.095  0.500  5.400  11.73  2171  825  1.000
                                        16.00  6    80  0.105  0.560  5.600  15.80  1612  1016  1.000
                        Hardened tool steel   4.00  4  40  0.025  0.340  1.400  3.50  3638  364  1.000
                        > 60 HRC         5.00  4    40  0.030  0.380  1.750  4.57  2786  334  1.000
                                         6.00  4    40  0.040  0.400  2.700  5.60  2274  364  1.000
                                         8.00  4    40  0.045  0.440  3.600  7.66  1662  299  1.000
                                        10.00  4    40  0.055  0.480  4.500  9.71  1311  288  1.000
                                        12.00  4    40  0.065  0.500  5.400  11.73  1085  282  1.000
                                        16.00  6    40  0.075  0.560  5.600  15.80  806  363  1.000
                                                             a p
                                        d 1
                                                                             n
                                                                                  v f
                                                        f z
                                                                       d eff
                                                   v c
                                                                  a e
          Application      Material     [mm]  z   [m/min]  [mm]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [°] β
                        Hardened tool steel    4.00  4  300  0.030  0.080  0.080  3.86  24739  2969  45°
                        48 - 52 HRC      5.00  4   300  0.035  0.080  0.080  4.86  19649  2751  45°
                                         6.00  4   300  0.040  0.110  0.110  5.90  16185  2590  45°
                                         8.00  4   300  0.045  0.110  0.110  7.90  12088  2176  45°
                                        10.00  4   300  0.050  0.140  0.140  9.94  9607  1921  45°
                                        12.00  4   300  0.055  0.140  0.140  11.94  7998  1760  45°
                                        16.00  6   300  0.065  0.160  0.160  15.96  5983  2333  45°
                        Hardened tool steel    4.00  4  250  0.030  0.080  0.080  3.86  20616  2474  45°
                        52 - 56 HRC      5.00  4   250  0.035  0.080  0.080  4.86  16374  2292  45°
                                         6.00  4   250  0.040  0.110  0.110  5.90  13488  2158  45°
                                         8.00  4   250  0.045  0.110  0.110  7.90  10073  1813  45°
                                        10.00  4   250  0.050  0.140  0.140  9.94  8006  1601  45°
                                        12.00  4   250  0.050  0.140  0.140  11.94  6665  1333  45°
                                        16.00  6   250  0.060  0.160  0.160  15.96  4986  1795  45°
                        Hardened tool steel    4.00  4  180  0.025  0.080  0.080  3.86  14843  1484  45°
                        56 - 60 HRC      5.00  4   180  0.030  0.080  0.080  4.86  11789  1415  45°
                                         6.00  4   180  0.035  0.110  0.110  5.90  9711  1360  45°
                                         8.00  4   180  0.040  0.110  0.110  7.90  7253  1161  45°
                                        10.00  4   180  0.045  0.140  0.140  9.94  5764  1038  45°
                                        12.00  4   180  0.045  0.140  0.140  11.94  4799  864  45°
                                        16.00  6   180  0.055  0.160  0.160  15.96  3590  1185  45°
                        Hardened tool steel   4.00  4  100  0.015  0.080  0.080  3.86  8246  495  45°
                        > 60 HRC         5.00  4   100  0.020  0.080  0.080  4.86  6550  524  45°
                                         6.00  4   100  0.020  0.110  0.110  5.90  5395  432  45°
                                         8.00  4   100  0.025  0.110  0.110  7.90  4029  403  45°
                                        10.00  4   100  0.025  0.140  0.140  9.94  3202  320  45°
                                        12.00  4   100  0.030  0.140  0.140  11.94  2666  320  45°
                                        16.00  6   100  0.035  0.160  0.160  15.96  1994  419  45°
