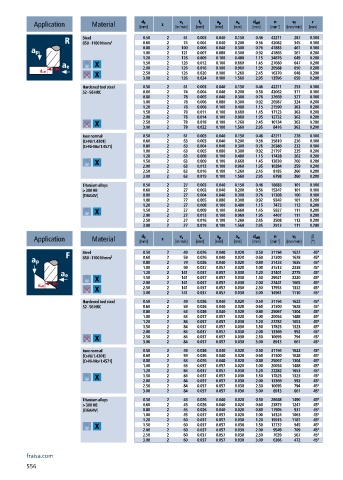

Page 558 - 21-036 APPLITEC catalogue.indb

n
a p
f z
d 1
d eff
v f
a e
r
v c
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Steel 0.50 2 61 0.003 0.040 0.150 0.46 42211 287 0.100
850 - 1100 N/mm² 0.60 2 74 0.004 0.040 0.200 0.56 42062 345 0.100
0.80 2 100 0.006 0.040 0.300 0.76 41883 461 0.100
1.00 2 121 0.007 0.080 0.300 0.92 41865 561 0.200
1.20 2 126 0.009 0.100 0.480 1.15 34876 649 0.200
1.50 2 126 0.012 0.100 0.660 1.45 27660 647 0.200
2.00 2 126 0.016 0.100 0.960 1.95 20568 650 0.200
2.50 2 126 0.020 0.100 1.260 2.45 16370 648 0.200
3.00 2 126 0.024 0.100 1.560 2.95 13596 650 0.200
Hardened tool steel 0.50 2 61 0.003 0.040 0.150 0.46 42211 253 0.100
52 - 56 HRC 0.60 2 74 0.004 0.040 0.200 0.56 42062 311 0.100
0.80 2 78 0.005 0.040 0.300 0.76 32669 327 0.100
1.00 2 78 0.006 0.080 0.300 0.92 26987 324 0.200
1.20 2 78 0.008 0.100 0.480 1.15 21590 363 0.200
1.50 2 78 0.011 0.100 0.660 1.45 17123 363 0.200
2.00 2 78 0.014 0.100 0.960 1.95 12732 362 0.200
2.50 2 78 0.018 0.100 1.260 2.45 10134 363 0.200
3.00 2 78 0.022 0.100 1.560 2.95 8416 362 0.200
Inox normal 0.50 2 61 0.003 0.040 0.150 0.46 42211 228 0.100
[Cr-Ni/1.4301] 0.60 2 63 0.003 0.040 0.200 0.56 35810 236 0.100
[Cr-Ni-Mo/1.4571] 0.80 2 63 0.004 0.040 0.300 0.76 26386 232 0.100
1.00 2 63 0.005 0.080 0.300 0.92 21797 235 0.200
1.20 2 63 0.008 0.100 0.480 1.15 17438 262 0.200
1.50 2 63 0.009 0.100 0.660 1.45 13830 260 0.200
2.00 2 63 0.013 0.100 0.960 1.95 10284 259 0.200
2.50 2 63 0.016 0.100 1.260 2.45 8185 260 0.200
3.00 2 63 0.019 0.100 1.560 2.95 6798 260 0.200
Titanium alloys 0.50 2 27 0.003 0.040 0.150 0.46 18683 101 0.100
> 300 HB 0.60 2 27 0.003 0.040 0.200 0.56 15347 101 0.100
[Ti6Al4V] 0.80 2 27 0.004 0.040 0.300 0.76 11308 100 0.100
1.00 2 27 0.005 0.080 0.300 0.92 9342 101 0.200
1.20 2 27 0.008 0.100 0.480 1.15 7473 112 0.200
1.50 2 27 0.009 0.100 0.660 1.45 5927 111 0.200
2.00 2 27 0.013 0.100 0.960 1.95 4407 111 0.200
2.50 2 27 0.016 0.100 1.260 2.45 3508 112 0.200
3.00 2 27 0.019 0.100 1.560 2.95 2913 111 0.200
v f
d eff
n
a e
a p
v c
d 1
f z
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Steel 0.50 2 49 0.026 0.040 0.020 0.50 31194 1622 45°
850 - 1100 N/mm² 0.60 2 59 0.026 0.040 0.020 0.60 31300 1628 45°
0.80 2 79 0.026 0.040 0.020 0.80 31433 1635 45°
1.00 2 99 0.037 0.057 0.020 1.00 31513 2338 45°
1.20 2 141 0.037 0.057 0.030 1.20 37401 2775 45°
1.50 2 141 0.037 0.057 0.030 1.50 29921 2220 45°
2.00 2 141 0.037 0.057 0.030 2.00 22441 1665 45°
2.50 2 141 0.037 0.057 0.030 2.50 17953 1332 45°
3.00 2 141 0.037 0.057 0.030 3.00 14961 1110 45°
Hardened tool steel 0.50 2 49 0.026 0.040 0.020 0.50 31194 1622 45°
52 - 56 HRC 0.60 2 59 0.026 0.040 0.020 0.60 31300 1628 45°
0.80 2 63 0.026 0.040 0.020 0.80 25067 1304 45°
1.00 2 63 0.037 0.057 0.020 1.00 20054 1488 45°
1.20 2 84 0.037 0.057 0.030 1.20 22282 1653 45°
1.50 2 84 0.037 0.057 0.030 1.50 17825 1323 45°
2.00 2 84 0.037 0.057 0.030 2.00 13369 992 45°
2.50 2 84 0.037 0.057 0.030 2.50 10695 794 45°
3.00 2 84 0.037 0.057 0.030 3.00 8913 661 45°
Inox normal 0.50 2 49 0.026 0.040 0.020 0.50 31194 1622 45°
[Cr-Ni/1.4301] 0.60 2 59 0.026 0.040 0.020 0.60 31300 1628 45°
[Cr-Ni-Mo/1.4571] 0.80 2 63 0.026 0.040 0.020 0.80 25067 1304 45°
1.00 2 63 0.037 0.057 0.020 1.00 20054 1488 45°
1.20 2 84 0.037 0.057 0.030 1.20 22282 1653 45°
1.50 2 84 0.037 0.057 0.030 1.50 17825 1323 45°
2.00 2 84 0.037 0.057 0.030 2.00 13369 992 45°
2.50 2 84 0.037 0.057 0.030 2.50 10695 794 45°
3.00 2 84 0.037 0.057 0.030 3.00 8913 661 45°
Titanium alloys 0.50 2 45 0.026 0.040 0.020 0.50 28648 1490 45°
> 300 HB 0.60 2 45 0.026 0.040 0.020 0.60 23873 1241 45°
[Ti6Al4V] 0.80 2 45 0.026 0.040 0.020 0.80 17905 931 45°
1.00 2 45 0.037 0.057 0.020 1.00 14324 1063 45°
1.20 2 60 0.037 0.057 0.030 1.20 15915 1181 45°
1.50 2 60 0.037 0.057 0.030 1.50 12732 945 45°
2.00 2 60 0.037 0.057 0.030 2.00 9549 709 45°
2.50 2 60 0.037 0.057 0.030 2.50 7639 567 45°
3.00 2 60 0.037 0.057 0.030 3.00 6366 472 45°
fraisa.com
556
