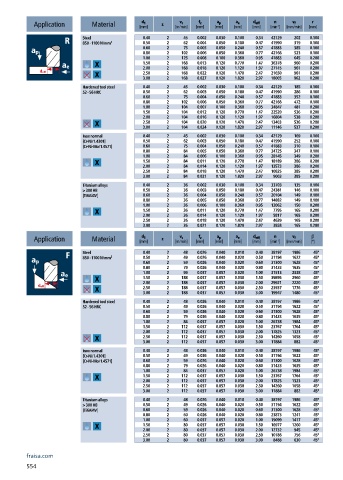

Page 556 - 21-036 APPLITEC catalogue.indb

n
a p
f z
d 1
d eff
v f
a e
r
v c
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Steel 0.40 2 45 0.002 0.030 0.100 0.34 42129 202 0.100
850 - 1100 N/mm² 0.50 2 62 0.004 0.050 0.180 0.47 41990 319 0.100
0.60 2 75 0.005 0.050 0.240 0.57 41883 385 0.100
0.80 2 102 0.006 0.050 0.360 0.77 42166 523 0.100
1.00 2 125 0.008 0.100 0.360 0.95 41883 645 0.200
1.50 2 168 0.013 0.120 0.770 1.47 36378 960 0.200
2.00 2 168 0.018 0.120 1.120 1.97 27145 961 0.200
2.50 2 168 0.022 0.120 1.470 2.47 21650 961 0.200
3.00 2 168 0.027 0.120 1.820 2.97 18005 962 0.200
Hardened tool steel 0.40 2 45 0.002 0.030 0.100 0.34 42129 185 0.100
52 - 56 HRC 0.50 2 62 0.003 0.050 0.180 0.47 41990 286 0.100
0.60 2 75 0.004 0.050 0.240 0.57 41883 352 0.100
0.80 2 102 0.006 0.050 0.360 0.77 42166 472 0.100
1.00 2 104 0.007 0.100 0.360 0.95 34847 481 0.200
1.50 2 104 0.012 0.120 0.770 1.47 22520 536 0.200
2.00 2 104 0.016 0.120 1.120 1.97 16804 538 0.200
2.50 2 104 0.020 0.120 1.470 2.47 13403 536 0.200
3.00 2 104 0.024 0.120 1.820 2.97 11146 537 0.200
Inox normal 0.40 2 45 0.002 0.030 0.100 0.34 42129 169 0.100
[Cr-Ni/1.4301] 0.50 2 62 0.003 0.050 0.180 0.47 41990 252 0.100
[Cr-Ni-Mo/1.4571] 0.60 2 75 0.004 0.050 0.240 0.57 41883 310 0.100
0.80 2 84 0.005 0.050 0.360 0.77 34725 347 0.100
1.00 2 84 0.006 0.100 0.360 0.95 28145 349 0.200
1.50 2 84 0.011 0.120 0.770 1.47 18189 386 0.200
2.00 2 84 0.014 0.120 1.120 1.97 13573 386 0.200
2.50 2 84 0.018 0.120 1.470 2.47 10825 385 0.200
3.00 2 84 0.021 0.120 1.820 2.97 9003 385 0.200
Titanium alloys 0.40 2 36 0.002 0.030 0.100 0.34 33703 135 0.100
> 300 HB 0.50 2 36 0.003 0.050 0.180 0.47 24381 146 0.100
[Ti6Al4V] 0.60 2 36 0.004 0.050 0.240 0.57 20104 149 0.100
0.80 2 36 0.005 0.050 0.360 0.77 14882 149 0.100
1.00 2 36 0.006 0.100 0.360 0.95 12062 150 0.200
1.50 2 36 0.011 0.120 0.770 1.47 7795 165 0.200
2.00 2 36 0.014 0.120 1.120 1.97 5817 165 0.200
2.50 2 36 0.018 0.120 1.470 2.47 4639 165 0.200
3.00 2 36 0.021 0.120 1.820 2.97 3858 165 0.200
a e
v f
d eff
n
a p
v c
d 1
f z
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Steel 0.40 2 48 0.026 0.040 0.010 0.40 38197 1986 45°
850 - 1100 N/mm² 0.50 2 49 0.026 0.040 0.020 0.50 31194 1622 45°
0.60 2 59 0.026 0.040 0.020 0.60 31300 1628 45°
0.80 2 79 0.026 0.040 0.020 0.80 31433 1635 45°
1.00 2 99 0.037 0.057 0.020 1.00 31513 2338 45°
1.50 2 188 0.037 0.057 0.030 1.50 39895 2960 45°
2.00 2 188 0.037 0.057 0.030 2.00 29921 2220 45°
2.50 2 188 0.037 0.057 0.030 2.50 23937 1776 45°
3.00 2 188 0.037 0.057 0.030 3.00 19947 1480 45°
Hardened tool steel 0.40 2 48 0.026 0.040 0.010 0.40 38197 1986 45°
52 - 56 HRC 0.50 2 49 0.026 0.040 0.020 0.50 31194 1622 45°
0.60 2 59 0.026 0.040 0.020 0.60 31300 1628 45°
0.80 2 79 0.026 0.040 0.020 0.80 31433 1635 45°
1.00 2 84 0.037 0.057 0.020 1.00 26738 1984 45°
1.50 2 112 0.037 0.057 0.030 1.50 23767 1764 45°
2.00 2 112 0.037 0.057 0.030 2.00 17825 1323 45°
2.50 2 112 0.037 0.057 0.030 2.50 14260 1058 45°
3.00 2 112 0.037 0.057 0.030 3.00 11884 882 45°
Inox normal 0.40 2 48 0.026 0.040 0.010 0.40 38197 1986 45°
[Cr-Ni/1.4301] 0.50 2 49 0.026 0.040 0.020 0.50 31194 1622 45°
[Cr-Ni-Mo/1.4571] 0.60 2 59 0.026 0.040 0.020 0.60 31300 1628 45°
0.80 2 79 0.026 0.040 0.020 0.80 31433 1635 45°
1.00 2 84 0.037 0.057 0.020 1.00 26738 1984 45°
1.50 2 112 0.037 0.057 0.030 1.50 23767 1764 45°
2.00 2 112 0.037 0.057 0.030 2.00 17825 1323 45°
2.50 2 112 0.037 0.057 0.030 2.50 14260 1058 45°
3.00 2 112 0.037 0.057 0.030 3.00 11884 882 45°
Titanium alloys 0.40 2 48 0.026 0.040 0.010 0.40 38197 1986 45°
> 300 HB 0.50 2 49 0.026 0.040 0.020 0.50 31194 1622 45°
[Ti6Al4V] 0.60 2 59 0.026 0.040 0.020 0.60 31300 1628 45°
0.80 2 60 0.026 0.040 0.020 0.80 23873 1241 45°
1.00 2 60 0.037 0.057 0.020 1.00 19099 1417 45°
1.50 2 80 0.037 0.057 0.030 1.50 16977 1260 45°
2.00 2 80 0.037 0.057 0.030 2.00 12732 945 45°
2.50 2 80 0.037 0.057 0.030 2.50 10186 756 45°
3.00 2 80 0.037 0.057 0.030 3.00 8488 630 45°
fraisa.com
554
