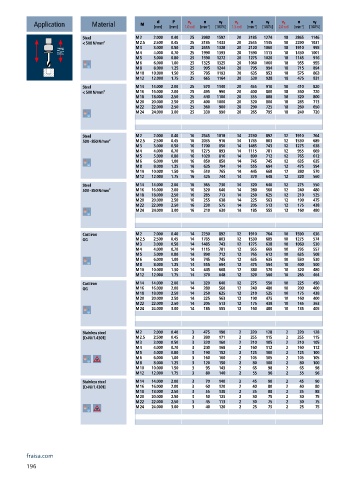

Page 198 - Carbide drills I Thread cutting tools 2023

n
v c
v c
v f
v f
P
d
n
v c
n
v f
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Steel M 2 2.000 0.40 25 3980 1592 20 3185 1274 18 2865 1146
< 500 N/mm² M 2.5 2.500 0.45 25 3185 1433 20 2545 1145 18 2290 1031
M 3 3.000 0.50 25 2655 1328 20 2120 1060 18 1910 955
M 4 4.000 0.70 25 1990 1393 20 1590 1113 18 1430 1001
M 5 5.000 0.80 25 1590 1272 20 1275 1020 18 1145 916
M 6 6.000 1.00 25 1325 1325 20 1060 1060 18 955 955
M 8 8.000 1.25 25 995 1244 20 795 994 18 715 894
M 10 10.000 1.50 25 795 1193 20 635 953 18 575 863
M 12 12.000 1.75 25 665 1164 20 530 928 18 475 831
Steel M 14 14.000 2.00 25 570 1140 20 455 910 18 410 820
< 500 N/mm² M 16 16.000 2.00 25 495 990 20 400 800 18 360 720
M 18 18.000 2.50 25 440 1100 20 355 888 18 320 800
M 20 20.000 2.50 25 400 1000 20 320 800 18 285 713
M 22 22.000 2.50 25 360 900 20 290 725 18 260 650
M 24 24.000 3.00 25 330 990 20 265 795 18 240 720
Steel M 2 2.000 0.40 16 2545 1018 14 2230 892 12 1910 764
500 - 850 N/mm² M 2.5 2.500 0.45 16 2035 916 14 1785 803 12 1530 689
M 3 3.000 0.50 16 1700 850 14 1485 743 12 1275 638
M 4 4.000 0.70 16 1275 893 14 1115 781 12 955 669
M 5 5.000 0.80 16 1020 816 14 890 712 12 765 612
M 6 6.000 1.00 16 850 850 14 745 745 12 635 635
M 8 8.000 1.25 16 635 794 14 555 694 12 475 594
M 10 10.000 1.50 16 510 765 14 445 668 12 380 570
M 12 12.000 1.75 16 425 744 14 370 648 12 320 560
Steel M 14 14.000 2.00 16 365 730 14 320 640 12 275 550
500 - 850 N/mm² M 16 16.000 2.00 16 320 640 14 280 560 12 240 480
M 18 18.000 2.50 16 285 713 14 250 625 12 210 525
M 20 20.000 2.50 16 255 638 14 225 563 12 190 475
M 22 22.000 2.50 16 230 575 14 205 513 12 175 438
M 24 24.000 3.00 16 210 630 14 185 555 12 160 480
Cast iron M 2 2.000 0.40 14 2230 892 12 1910 764 10 1590 636
GG M 2.5 2.500 0.45 14 1785 803 12 1530 689 10 1275 574
M 3 3.000 0.50 14 1485 743 12 1275 638 10 1060 530
M 4 4.000 0.70 14 1115 781 12 955 669 10 795 557
M 5 5.000 0.80 14 890 712 12 765 612 10 635 508
M 6 6.000 1.00 14 745 745 12 635 635 10 530 530
M 8 8.000 1.25 14 555 694 12 475 594 10 400 500
M 10 10.000 1.50 14 445 668 12 380 570 10 320 480
M 12 12.000 1.75 14 370 648 12 320 560 10 265 464
Cast iron M 14 14.000 2.00 14 320 640 12 275 550 10 225 450
GG M 16 16.000 2.00 14 280 560 12 240 480 10 200 400
M 18 18.000 2.50 14 250 625 12 210 525 10 175 438
M 20 20.000 2.50 14 225 563 12 190 475 10 160 400
M 22 22.000 2.50 14 205 513 12 175 438 10 145 363
M 24 24.000 3.00 14 185 555 12 160 480 10 135 405
Stainless steel M 2 2.000 0.40 3 475 190 2 320 128 2 320 128
[Cr-Ni/1.4301] M 2.5 2.500 0.45 3 380 171 2 255 115 2 255 115
M 3 3.000 0.50 3 320 160 2 210 105 2 210 105
M 4 4.000 0.70 3 240 168 2 160 112 2 160 112
M 5 5.000 0.80 3 190 152 2 125 100 2 125 100
M 6 6.000 1.00 3 160 160 2 105 105 2 105 105
M 8 8.000 1.25 3 120 150 2 80 100 2 80 100
M 10 10.000 1.50 3 95 143 2 65 98 2 65 98
M 12 12.000 1.75 3 80 140 2 55 96 2 55 96
Stainless steel M 14 14.000 2.00 3 70 140 2 45 90 2 45 90
[Cr-Ni/1.4301] M 16 16.000 2.00 3 60 120 2 40 80 2 40 80
M 18 18.000 2.50 3 55 138 2 35 88 2 35 88
M 20 20.000 2.50 3 50 125 2 30 75 2 30 75
M 22 22.000 2.50 3 45 113 2 30 75 2 30 75
M 24 24.000 3.00 3 40 120 2 25 75 2 25 75
