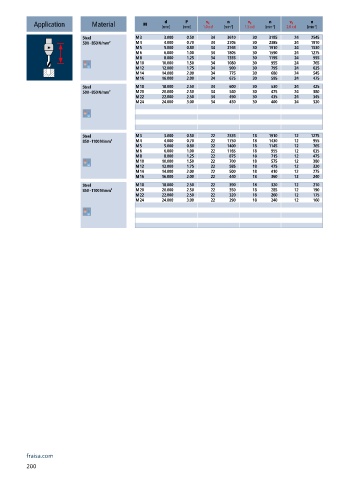

Page 202 - Carbide drills I Thread cutting tools 2023

d
v c
n
P
v c
n
n
v c
Application Material M [mm] [mm] 1.0 x d [min ] -1 1.5 x d [min ] -1 2.0 x d [min ] -1
Steel M 3 3.000 0.50 34 3610 30 3185 24 2545
500 - 850 N/mm² M 4 4.000 0.70 34 2705 30 2385 24 1910
M 5 5.000 0.80 34 2165 30 1910 24 1530
M 6 6.000 1.00 34 1805 30 1590 24 1275
M 8 8.000 1.25 34 1355 30 1195 24 955
M 10 10.000 1.50 34 1080 30 955 24 765
M 12 12.000 1.75 34 900 30 795 24 635
M 14 14.000 2.00 34 775 30 680 24 545
M 16 16.000 2.00 34 675 30 595 24 475
Steel M 18 18.000 2.50 34 600 30 530 24 425
500 - 850 N/mm² M 20 20.000 2.50 34 540 30 475 24 380
M 22 22.000 2.50 34 490 30 435 24 345
M 24 24.000 3.00 34 450 30 400 24 320
Steel M 3 3.000 0.50 22 2335 18 1910 12 1275
850 - 1100 N/mm² M 4 4.000 0.70 22 1750 18 1430 12 955
M 5 5.000 0.80 22 1400 18 1145 12 765
M 6 6.000 1.00 22 1165 18 955 12 635
M 8 8.000 1.25 22 875 18 715 12 475
M 10 10.000 1.50 22 700 18 575 12 380
M 12 12.000 1.75 22 585 18 475 12 320
M 14 14.000 2.00 22 500 18 410 12 275
M 16 16.000 2.00 22 440 18 360 12 240
Steel M 18 18.000 2.50 22 390 18 320 12 210
850 - 1100 N/mm² M 20 20.000 2.50 22 350 18 285 12 190
M 22 22.000 2.50 22 320 18 260 12 175
M 24 24.000 3.00 22 290 18 240 12 160
