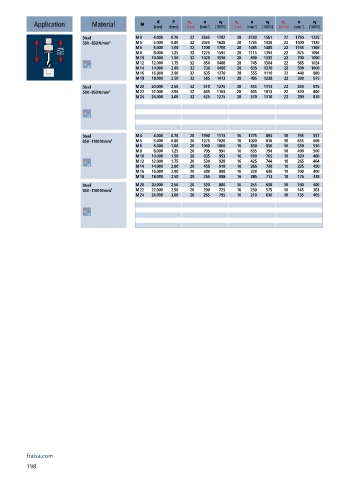

Page 200 - Carbide drills I Thread cutting tools 2023

n
v f
v c
v c
v f
n
v c
v f
n
P
d
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Steel M 4 4.000 0.70 32 2545 1782 28 2230 1561 22 1750 1225
500 - 850 N/mm² M 5 5.000 0.80 32 2035 1628 28 1785 1428 22 1400 1120
M 6 6.000 1.00 32 1700 1700 28 1485 1485 22 1165 1165
M 8 8.000 1.25 32 1275 1594 28 1115 1394 22 875 1094
M 10 10.000 1.50 32 1020 1530 28 890 1335 22 700 1050
M 12 12.000 1.75 32 850 1488 28 745 1304 22 585 1024
M 14 14.000 2.00 32 730 1460 28 635 1270 22 500 1000
M 16 16.000 2.00 32 635 1270 28 555 1110 22 440 880
M 18 18.000 2.50 32 565 1413 28 495 1238 22 390 975
Steel M 20 20.000 2.50 32 510 1275 28 445 1113 22 350 875
500 - 850 N/mm² M 22 22.000 2.50 32 465 1163 28 405 1013 22 320 800
M 24 24.000 3.00 32 425 1275 28 370 1110 22 290 870
Steel M 4 4.000 0.70 20 1590 1113 16 1275 893 10 795 557
850 - 1100 N/mm² M 5 5.000 0.80 20 1275 1020 16 1020 816 10 635 508
M 6 6.000 1.00 20 1060 1060 16 850 850 10 530 530
M 8 8.000 1.25 20 795 994 16 635 794 10 400 500
M 10 10.000 1.50 20 635 953 16 510 765 10 320 480
M 12 12.000 1.75 20 530 928 16 425 744 10 265 464
M 14 14.000 2.00 20 455 910 16 365 730 10 225 450
M 16 16.000 2.00 20 400 800 16 320 640 10 200 400
M 18 18.000 2.50 20 355 888 16 285 713 10 175 438
Steel M 20 20.000 2.50 20 320 800 16 255 638 10 160 400
850 - 1100 N/mm² M 22 22.000 2.50 20 290 725 16 230 575 10 145 363
M 24 24.000 3.00 20 265 795 16 210 630 10 135 405

fraisa.com
198
