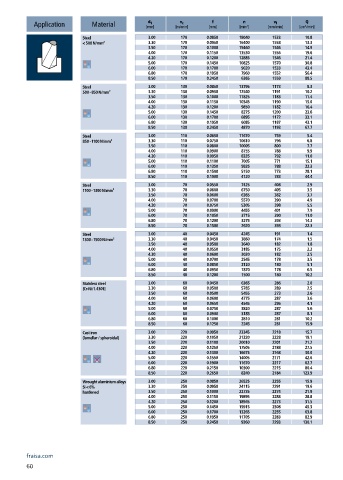

Page 62 - Carbide drills I Thread cutting tools 2023

n
v f
f
d 1
v c
Q
Application Material [mm] [m/min] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 3.00 170 0.0850 18040 1533 10.8
< 500 N/mm² 3.30 170 0.0950 16400 1558 13.3
3.50 170 0.1000 15460 1546 14.9
4.00 170 0.1150 13530 1556 19.6
4.20 170 0.1200 12885 1546 21.4
5.00 170 0.1450 10825 1570 30.8
6.00 170 0.1700 9020 1533 43.4
6.80 170 0.1950 7960 1552 56.4
8.50 170 0.2450 6365 1559 88.5
Steel 3.00 130 0.0850 13795 1173 8.3
500 - 850 N/mm² 3.30 130 0.0950 12540 1191 10.2
3.50 130 0.1000 11825 1183 11.4
4.00 130 0.1150 10345 1190 15.0
4.20 130 0.1200 9850 1182 16.4
5.00 130 0.1450 8275 1200 23.6
6.00 130 0.1700 6895 1172 33.1
6.80 130 0.1950 6085 1187 43.1
8.50 130 0.2450 4870 1193 67.7
Steel 3.00 110 0.0650 11670 759 5.4
850 - 1100 N/mm² 3.30 110 0.0750 10610 796 6.8
3.50 110 0.0800 10005 800 7.7
4.00 110 0.0900 8755 788 9.9
4.20 110 0.0950 8335 792 11.0
5.00 110 0.1100 7005 771 15.1
6.00 110 0.1350 5835 788 22.3
6.80 110 0.1500 5150 773 28.1
8.50 110 0.1900 4120 783 44.4
Steel 3.00 70 0.0550 7425 408 2.9
1100 - 1300 N/mm² 3.30 70 0.0600 6750 405 3.5
3.50 70 0.0600 6365 382 3.7
4.00 70 0.0700 5570 390 4.9
4.20 70 0.0750 5305 398 5.5
5.00 70 0.0900 4455 401 7.9
6.00 70 0.1050 3715 390 11.0
6.80 70 0.1200 3275 393 14.3
8.50 70 0.1500 2620 393 22.3
Steel 3.00 40 0.0450 4245 191 1.4
1300 - 1500 N/mm² 3.30 40 0.0450 3860 174 1.5
3.50 40 0.0500 3640 182 1.8
4.00 40 0.0550 3185 175 2.2
4.20 40 0.0600 3030 182 2.5
5.00 40 0.0700 2545 178 3.5
6.00 40 0.0850 2120 180 5.1
6.80 40 0.0950 1870 178 6.5
8.50 40 0.1200 1500 180 10.2
Stainless steel 3.00 60 0.0450 6365 286 2.0
[Cr-Ni/1.4301] 3.30 60 0.0500 5785 289 2.5
3.50 60 0.0500 5455 273 2.6
4.00 60 0.0600 4775 287 3.6
4.20 60 0.0650 4545 295 4.1
5.00 60 0.0750 3820 287 5.6
6.00 60 0.0900 3185 287 8.1
6.80 60 0.1000 2810 281 10.2
8.50 60 0.1250 2245 281 15.9
Cast iron 3.00 220 0.0950 23345 2218 15.7
(lamellar / spheroidal) 3.30 220 0.1050 21220 2228 19.1
3.50 220 0.1100 20010 2201 21.2
4.00 220 0.1250 17505 2188 27.5
4.20 220 0.1300 16675 2168 30.0
5.00 220 0.1550 14005 2171 42.6
6.00 220 0.1900 11670 2217 62.7
6.80 220 0.2150 10300 2215 80.4
8.50 220 0.2650 8240 2184 123.9
Wrought aluminium alloys 3.00 250 0.0850 26525 2255 15.9
Si < 6% 3.30 250 0.0950 24115 2291 19.6
hardened 3.50 250 0.1000 22735 2274 21.9
4.00 250 0.1150 19895 2288 28.8
4.20 250 0.1200 18945 2273 31.5
5.00 250 0.1450 15915 2308 45.3
6.00 250 0.1700 13265 2255 63.8
6.80 250 0.1950 11705 2283 82.9
8.50 250 0.2450 9360 2293 130.1
