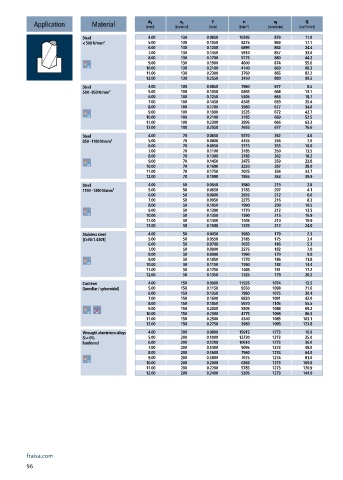

Page 98 - Carbide drills I Thread cutting tools 2023

v c
f
d 1
v f
n
Q
Application Material [mm] [m/min] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 4.00 130 0.0850 10345 879 11.0
< 500 N/mm² 5.00 130 0.1050 8275 869 17.1
6.00 130 0.1250 6895 862 24.4
7.00 130 0.1450 5910 857 33.0
8.00 130 0.1700 5175 880 44.2
9.00 130 0.1900 4600 874 55.6
10.00 130 0.2100 4140 869 68.3
11.00 130 0.2300 3760 865 82.2
12.00 130 0.2550 3450 880 99.5
Steel 4.00 100 0.0850 7960 677 8.5
500 - 850 N/mm² 5.00 100 0.1050 6365 668 13.1
6.00 100 0.1250 5305 663 18.7
7.00 100 0.1450 4545 659 25.4
8.00 100 0.1700 3980 677 34.0
9.00 100 0.1900 3535 672 42.7
10.00 100 0.2100 3185 669 52.5
11.00 100 0.2300 2895 666 63.3
12.00 100 0.2550 2655 677 76.6
Steel 4.00 70 0.0650 5570 362 4.6
850 - 1100 N/mm² 5.00 70 0.0800 4455 356 7.0
6.00 70 0.0950 3715 353 10.0
7.00 70 0.1100 3185 350 13.5
8.00 70 0.1300 2785 362 18.2
9.00 70 0.1450 2475 359 22.8
10.00 70 0.1600 2230 357 28.0
11.00 70 0.1750 2025 354 33.7
12.00 70 0.1900 1855 353 39.9
Steel 4.00 50 0.0550 3980 219 2.8
1100 - 1300 N/mm² 5.00 50 0.0650 3185 207 4.1
6.00 50 0.0800 2655 212 6.0
7.00 50 0.0950 2275 216 8.3
8.00 50 0.1050 1990 209 10.5
9.00 50 0.1200 1770 212 13.5
10.00 50 0.1350 1590 215 16.9
11.00 50 0.1450 1445 210 19.9
12.00 50 0.1600 1325 212 24.0
Stainless steel 4.00 50 0.0450 3980 179 2.3
[Cr-Ni/1.4301] 5.00 50 0.0550 3185 175 3.4
6.00 50 0.0700 2655 186 5.3
7.00 50 0.0800 2275 182 7.0
8.00 50 0.0900 1990 179 9.0
9.00 50 0.1050 1770 186 11.8
10.00 50 0.1150 1590 183 14.4
11.00 50 0.1250 1445 181 17.2
12.00 50 0.1350 1325 179 20.2
Cast iron 4.00 150 0.0900 11935 1074 13.5
(lamellar / spheroidal) 5.00 150 0.1150 9550 1098 21.6
6.00 150 0.1350 7960 1075 30.4
7.00 150 0.1600 6820 1091 42.0
8.00 150 0.1850 5970 1105 55.5
9.00 150 0.2050 5305 1088 69.2
10.00 150 0.2300 4775 1098 86.3
11.00 150 0.2500 4340 1085 103.1
12.00 150 0.2750 3980 1095 123.8
Wrought aluminium alloys 4.00 200 0.0800 15915 1273 16.0
Si < 6% 5.00 200 0.1000 12730 1273 25.0
hardened 6.00 200 0.1200 10610 1273 36.0
7.00 200 0.1400 9095 1273 49.0
8.00 200 0.1600 7960 1274 64.0
9.00 200 0.1800 7075 1274 81.0
10.00 200 0.2000 6365 1273 100.0
11.00 200 0.2200 5785 1273 120.9
12.00 200 0.2400 5305 1273 144.0

fraisa.com
96
