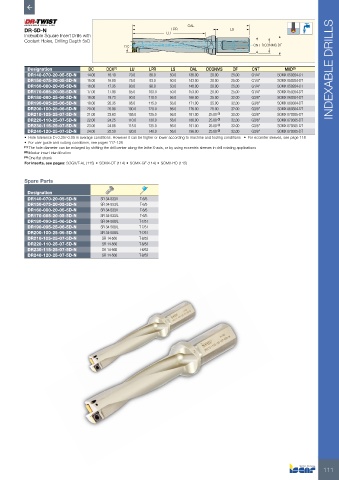

Page 113 - ISCAR(HOLE_MAKING_CATALOG_65)
P. 113

OAL

          DR-5D-N                                            LPR                  LS
          Indexable Square Insert Drills with              LU
          Coolant Holes, Drilling Depth 5xD
                                             DC                                           CNT DCONMS DF


           Designation          DC    DCX (1)  LU    LPR     LS     OAL  DCONMS    DF     CNT        MIID (2)         INDEXABLE DRILLS
           DR140-070-20-05-5D-N  14.00  16.10  70.0   88.0   50.0  138.00  20.00  25.00  G1/4"    SOMX 050204-DT
           DR150-075-20-05-5D-N  15.00  16.80  75.0   93.0   50.0  143.00  20.00  25.00  G1/4"    SOMX 050204-DT
           DR160-080-20-05-5D-N  16.00  17.35  80.0   98.0   50.0  148.00  20.00  25.00  G1/4"    SOMX 050204-DT
           DR170-085-20-05-5D-N  17.00  17.98  85.0  103.0   50.0  153.00  20.00  25.00  G1/4"    SOMX 050204-DT
           DR180-090-25-06-5D-N  18.00  19.73  90.0  110.0   56.0  166.00  25.00  32.00  G3/8"    SOMX 060304-DT
           DR190-095-25-06-5D-N  19.00  20.35  95.0  115.0   56.0  171.00  25.00  32.00  G3/8"    SOMX 060304-DT
           DR200-100-25-06-5D-N  20.00  20.98  100.0  120.0  56.0  176.00  25.00  32.00  G3/8"    SOMX 060304-DT
           DR210-105-25-07-5D-N  21.00  23.63  105.0  125.0  56.0  181.00  25.00  (3)  32.00  G3/8"  SOMX 070305-DT
                                                                             (3)
           DR220-110-25-07-5D-N  22.00  24.25  110.0  130.0  56.0  186.00  25.00     32.00  G3/8"  SOMX 070305-DT
           DR230-115-25-07-5D-N  23.00  24.88  115.0  135.0  56.0  191.00  25.00     32.00  G3/8"  SOMX 070305-DT
                                                                             (3)
           DR240-120-25-07-5D-N  24.00  25.50  120.0  140.0  56.0  196.00  25.00     32.00  G3/8"  SOMX 070305-DT
                                                                             (3)
          •  Hole tolerance D+0.35/-0.05 in average conditions. However it can be higher or lower according to machine and tooling conditions   •  For eccenter sleeves, see page 118
          •  For user guide and cutting conditions, see pages 117-128
          (1)  The hole diameter can be enlarged by shifting the drill center along the lathe X-axis, or by using eccentric sleeves in drill rotating applications
          (2)  Master insert identification
          (3)  One flat shank
          For inserts, see pages: SOGX/T-AL (115) • SOMX-DT (114) • SOMX-GF (114) • SOMX-HD (115)

          Spare Parts

           Designation
           DR140-070-20-05-5D-N     SR 34-533/L   T-6/5
           DR150-075-20-05-5D-N     SR 34-533/L   T-6/5
           DR160-080-20-05-5D-N     SR 34-533/L   T-6/5
           DR170-085-20-05-5D-N     SR 34-533/L   T-6/5
           DR180-090-25-06-5D-N     SR 34-508/L   T-7/51
           DR190-095-25-06-5D-N     SR 34-508/L   T-7/51
           DR200-100-25-06-5D-N     SR 34-508/L   T-7/51
           DR210-105-25-07-5D-N      SR 14-560    T-8/53
           DR220-110-25-07-5D-N      SR 14-560    T-8/53
           DR230-115-25-07-5D-N      SR 14-560    T-8/53
           DR240-120-25-07-5D-N      SR 14-560    T-8/53
